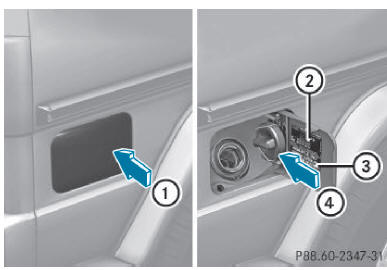

Trappe du réservoir (exemple : g 550)
Lorsque vous ouvrez ou fermez le véhicule avec la clé, la trappe du réservoir est automatiquement déverrouillée ou verrouillée.
La position du bouchon du réservoir est signalée
sur le combiné d'instruments par le symbole
.
La flèche située à côté de la pompe indique le côté du véhicule. La trappe du réservoir se trouve sur le côté droit du véhicule, à l'arrière.
