Revue technique automobile Mercedes-Benz Classe G: Affectation des relais

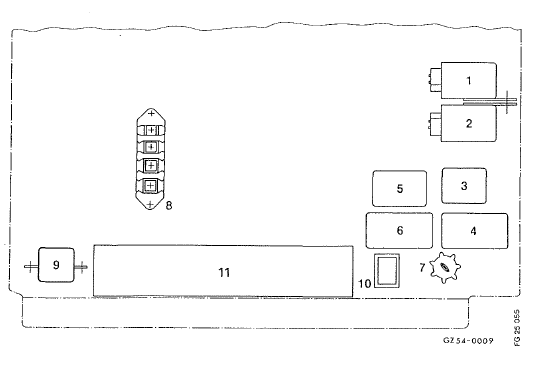

Plaque porte-appareils

1. Relais de commande intermittente, avant
2. relais de commande intermittente, arrière
3. relais, kick-down
4. bloc de commande, compresseur frigorifique 102/103/602/603
5. bloc de commande, verrouillage central
6. relais, pompe d'alimentation 102 et 103 bloc de commande elr 603
7.  fiche d'adaptation ke
8.  connecteur
9.  protection contre les surtensions
10.  support, connecteur td
11. boîte à fusibles

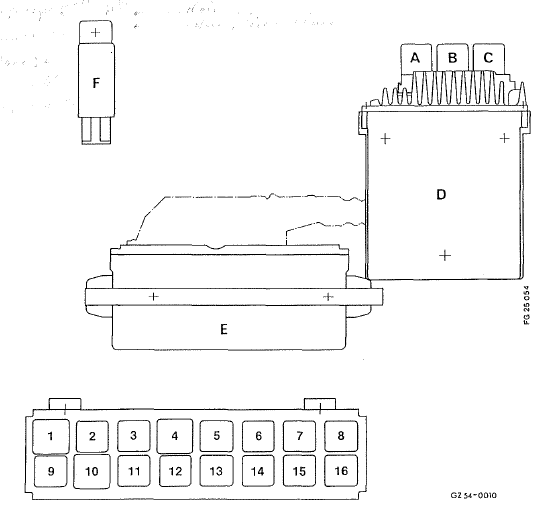

Plaque porte-appareils, tablier av

1. Relais, système essuie/lave-phares
2. refais, éclairage code de conduite de jour
3. relais, lève-glaces
4. relais de clignotants
5. relais pour lunette ar chauffante
6. -
7.  relais de coupure i abs
8. -
9. -
10. relais temporisé, blocage des différentiels
11. relais, soufflante de chauffage d'appoint
12.  relais, pompe de circulation, chauffage d'appoint
13.  relais i, ventilateur d'appoint du climatiseur
14.  relais ii, thermostat de climatiseur
15.  relais de coupure de l'abs ii
16.  -
1.  relais, blocage du différentiel du pont ar
2.  relais, blocage du différentiel entre-ponts, boîte de transfert
3.  relais, blocage du différentiel du pont av
4.  bloc de commande, ke 3
5.  bloc de commande, abs
6.  relais d'antenne
