Revue technique automobile Mercedes-Benz Classe G: Blocage de différentiel-pneumatique

Revue technique automobile Mercedes-Benz Classe G / Schéma / Blocage de différentiel-pneumatique

Excité

Excité

Pression d'alimentationPression de commande

Pression d'alimentation

Pression hydraulique

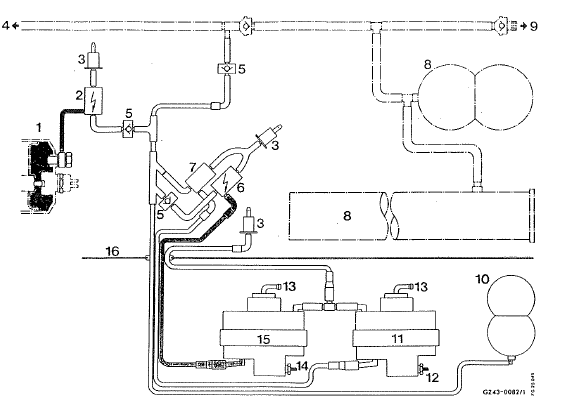

Véhicules à moteur diesel

  1. Boîte de transfert
  2. valve d'inversion électrique, botte de transfert
  3. filtre interchangeable
  4. vers pompe à vide, moteur
  5. valve antiretour
  6. vaive d'inversion électrique, pont ar
  7. vaive d'inversion électrique, pont av
  8. réservoir à dépression (frein)
    capacité:
    tube transversal du cadre de châssis 4,4 ltr.
    Réservoir 1,8 ltr.
  9.  Vers servofrein
  10. réservoir à dépression, blocage de différentiel, capacité 0,4 l
  11. unité de transformation de pression, pont av
  12. raccordement hydraulique vers pont av
  13. vers réservoir, système hydraulique
  14. raccordement hydraulique pont ar
  15. unité de transformation de pression, pont ar
  16. passage de roue droit
    Schéma
    ...
