Revue technique automobile Mercedes-Benz Classe G: Boite de transfert
Par t'actionnemenl du commutateur électrique à touche pour la boîte de transfert sur le tableau de bord, la valve d'inversion (installée dans le compartiment moteur, à gauche, à côté de la gaine d'air) est actionnée.
Celle-ci commande le blocage du différentiel entreponts par-l'intermédiaire d'une fourchette de sélection actionnée par un vérin de sélection à dépression.

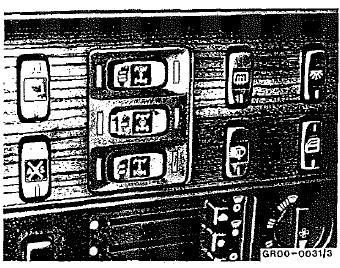

1 Commutateur à touche, blocage de différentiel entre-ponts dans la boîte de transfert

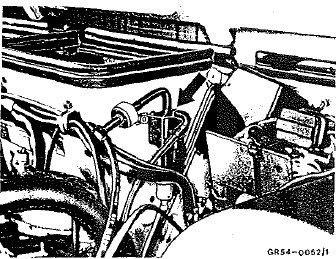

Valve d'inversion - blocage de différentiel entre ponts dans la boîte de transfert

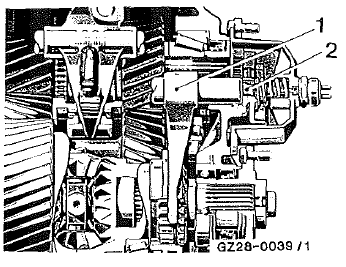

Blocage de différentiel entre-ponts dans la boîte de transfert
- Fourchette de sélection
- Vérin de sélection à dépression
Ponts AV et AR
Par actionnernenî des commutateurs à touche au
tableau de bord pour le pont ar ou le pont av, les valves
d'inversion des ponts correspondants sont actionnées
électriqueme ...
