Notice d'utilisation Mercedes-Benz Classe G: Cache en acier inoxydable de la roue de secours
- Prenez le tournevis dans la trousse de l'outillage de bord.

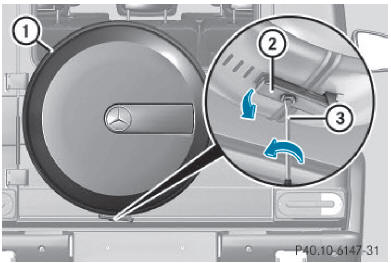

- ouvrez le verrou du cache circulaire 1 avec un tournevis 3 ou un objet similaire.
- rabattez la languette 2 vers le bas.

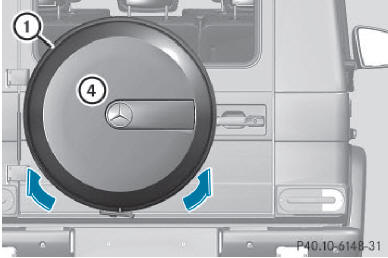

- Ecartez le cache circulaire 1 et enlevez-le.
- retirez la plaque de recouvrement 4.

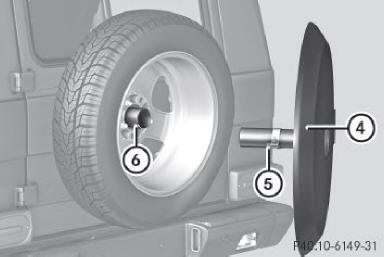

Lors de la remise en place de la plaque de recouvrement 4, Veillez à ce que le dispositif d'arrêt 5 s'engage dans l'évidement 6.
Remarques générales
Attention
si la roue de secours a plus de 6 ans ou n'est
pas de même modèle que les roues régulières,
la faire remplacer chez le concessionnaire
mercedes- ...
Dépose de la roue de secours
La roue de secours est lourde. Tenez-en
compte lorsque vous déposez la roue de
secours.
Dévissez les écrous 1.
déposez la roue de secours.
...
