Revue technique automobile Mercedes-Benz Classe G: Caractéristiques techniques

Vue en coupe

Al 0/3 cs - 1,3 Conduites de freinage  ressort hélicoïdal  amortisseur  cadre de châssis  trompette  demi-arbre de roue  vis de remp ...

Contrôle de concentricité de la bride

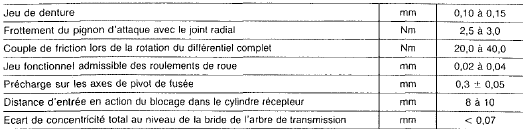

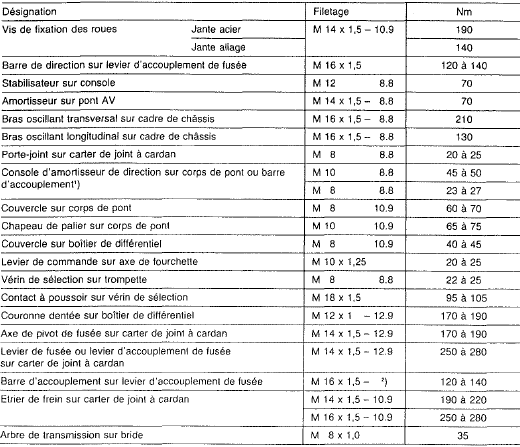

Valeurs de contrôle Couples de serrage Outillage spécial Outil à réaliser à l'atelier Plaque de base pour chevalet de mesure Matériau: st ...

D'autres materiaux:

Contrôle du niveau d'huile avec une jauge à huile
Attention certains composants à l'intérieur du compartiment moteur peuvent être très chauds, par exemple le moteur, le radiateur et les pièces du système d'échappement. Il y a risque de blessure en cas de travaux dans le compartim ...

Plan d'occupation pour la réglette de branchement sur le bloc de commande de l'abs
1 Plus depuis le relais de protection 2 excitation pour la valve avant gauche 4 masse pour le capteur avant gauche 6 plus pour le capteur avant gauche 7 plus pour le capteur arrière gauche 9 masse pour le capteur arrière gauche 10 masse pour le bloc de commande 11 plus pour ...

Vue en coupe
Boîte de vitesses à 5 rapports gl 76/27 k-5 Volant à deux masses embrayage butée de débrayage arbre primaire mécanisme de changement de vitesse, 3e et 4e rapports  pignon de 3e  pignon de 2e  mécanisme de changeme ...
