Revue technique automobile Mercedes-Benz Classe G: Caractéristiques techniques

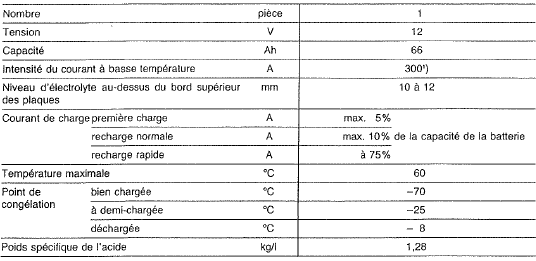

Batterie
- Tombe à 5 % au commencement du dégagement de gaz

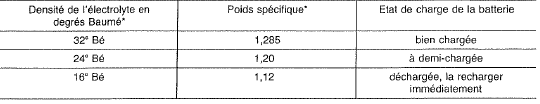

Densité de l'électrolyte (normal)
La disponibilité de la batterie est approximativement reconnaissable à la densité de l'électrolyte.
* À une température de l'électrolyte de +20 c
- Avec la batterie renforcée (88 ah), l'intensité du courant à basse température est de 395 a

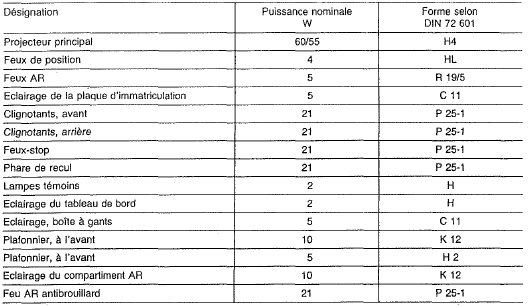

Ampoules

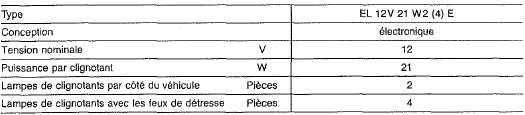

Clignoteur
Fusibles
Fusibles (derrière le couvercle dans l'espace pour les jambes côté
passager)
Affectation des fusibles
Identification dans le schéma électrique
...
D'autres materiaux:
Positions de la clé
0 Retrait de la clé
1 alimentation de certains consommateurs
tels que les essuie-glaces
2 contact (alimentation de tous les consommateurs)
et position de marche
3 démarrage du moteur
Tous les voyants du combiné d'instruments
s'allument au moment où vous mettez ...
Vue en coupe
Boîte de vitesses à 5 rapports gl 76/27 k-5
Volant à deux masses
embrayage
butée de débrayage
arbre primaire
mécanisme de changement de vitesse,
3e et 4e rapports
pignon de 3e
pignon de 2e
mécanisme de changeme ...
Disposition des courroies trapézoïdales
Véhicules sans climatiseur
Véhicules avec climatiseur
200 Ge
230 Ge
Vilebrequin
Galet tendeur
Alternateur triphasé
Pompe à liquide de refroidissement - Ventilateur
Pompe de servo-direction
Poulie de renvoi
Compresseur frigorifique
300 Ge
...
