Revue technique automobile Mercedes-Benz Classe G: Carrosserie

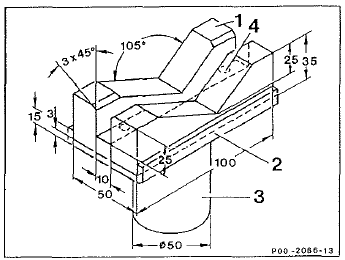

Cales à réaliser à l'atelier
Pour lever la carrosserie, utiliser le pont élévateur à 2 colonnes avec les cales agréées pour la réalisation à l'atelier
Matériau
- Garniture d'ébonite min. 60 Shore
- Armature en tôle d'acier par ex. A 52-3
- Socle pour l'adaptation au pont élévateur par ex. Tube d'acier din 1629 f 4
- Vis à tête fraisée par ex. M 5 x 20 din 964
Soulever

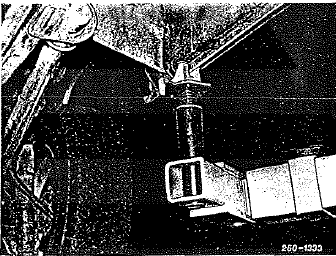

- Avant, droite ou gauche

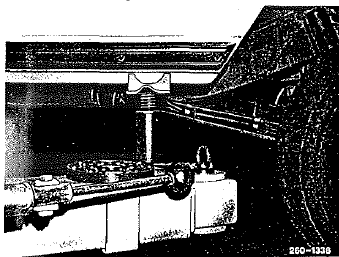

- Arrière, droite ou gauche
Levage du véhicule
Avec le cric de bord
avec le cric d'atelier
avec l'élévateur d'atelier à deux colonnes
avec élévateur de fosse
Sous les trompet ...
Cadre de châssis
Réparations d'accidents sur le marbre célette
Généralités
Pour le type 463, le jeu de ferrures de redressement
existant pour le marbre célette, n 306.310, ...
D'autres materiaux:
Vue d'ensemble
Direction
Arbre de direction avec tube de coionne de direction
joint à cardan
section coulissante de l'arbre de direction
barre d'accouplement
amortisseur de direction
levier d'accouplement de fusée
levier de sortie du boîti ...
Caractéristiques techniques
A = arbre primaire
B = arbre de sortie vers le pont ar
C = arbre de sortie vers le pont av
X = sens de la marche
Nombres des dents
Capacités
Couples de serrage
...
Démontage
1 Débrancher la borne négative de la batterie.
2 Si nécessaire, vidanger l'huile de ia boîte de vitesses.
3 Désaccoupier l'arbr
4 Défreiner la tringlerie de changement de vitesse et la
décrocher.
3E/4e rapports
1er/2e ...
