Notice d'utilisation Mercedes-Benz Classe G: Commande manuelle du toit ouvrant
Le servomoteur se trouve dans le compartiment de chargement, derrière la garniture de paroi arrière.
- Ouvrez la porte du compartiment de chargement.

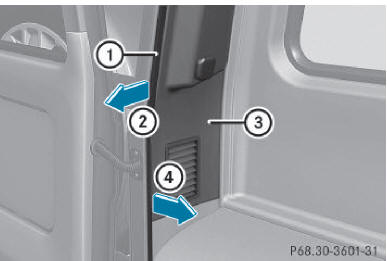

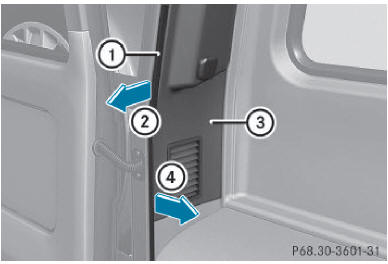

- retirez le protège-arête 1 du montant de la porte (flèche 2).
- détachez la garniture de paroi arrière 3 (flèche 4) De manière à pouvoir accéder aux raccords électriques.
- débranchez les raccords électriques.
- retirez complètement la garniture de paroi arrière 3.
- Prenez la clé démonte-roue 5 dans la trousse de l'outillage de bord.

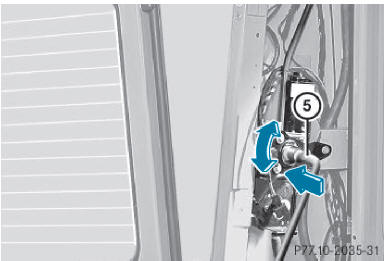

- emboîtez la clé démonte-roue 5 dans l'écrou hexagonal du servomoteur.
- ouverture : tournez la clé démonte-roue 5 dans le sens inverse des aiguilles d'une montre.
- fermeture : tournez la clé démonte-roue 5 dans le sens des aiguilles d'une montre.
- Rebranchez les raccords électriques.
- remettez la garniture de paroi arrière 3 en
place.

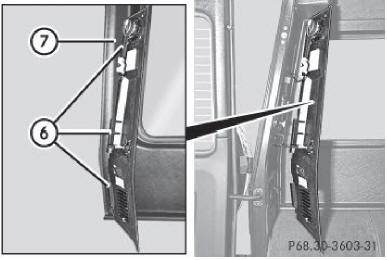

Pour ce faire, accrochez les languettes 6 de la garniture de paroi arrière 3 à la paroi latérale 7 du véhicule.
- remettez le protège-arête 7 en place.
- fermez la porte du compartiment de chargement.
Ouverture et fermeture du toit ouvrant
Unité de commande au plafonnier
soulèvement
ouverture
fermeture/abaissement
Tournez la clé en position 1 ou 2 dans le contacteur d'allumage.
...
