Revue technique automobile Mercedes-Benz Classe G: Composants électriques

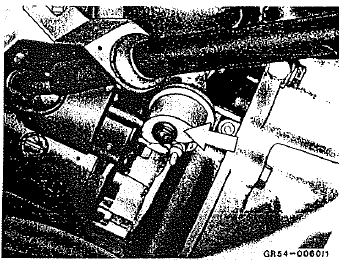

Transmetteur b5

Pression d'huile (m 102/103)

Transmetteur b5

Transmetteur b5

Pression d'huile (om 602/603)

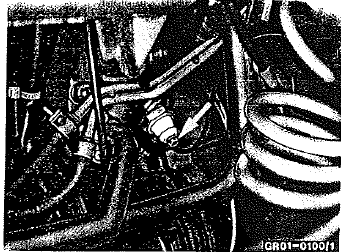

Transmetteur de température b11/7 ou b13

Transmetteur de température b11/7 ou b13

Système de préchauffage et indicateur de liquide de refroidissement

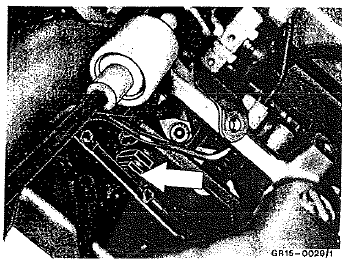

Bloc de commande n6

Bloc de commande n6

Climatiseur

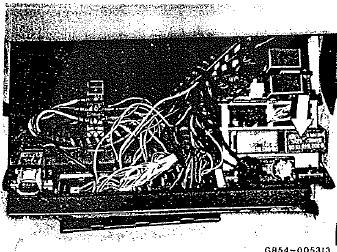

Bloc de commande n8

Bloc de commande n8

Régulation électrique du ralenti (elr)

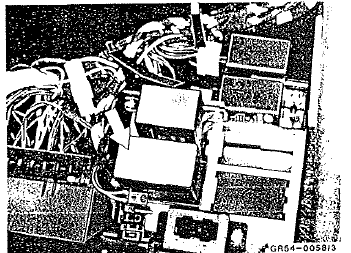

Clignoteur de clignotants, de feux de détresse n9

Clignoteur de clignotants, de feux de détresse n9

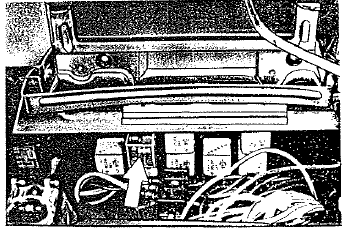

Générateur d'impulsions n12

Générateur d'impulsions n12

Essuie-glace arrière (1)

Essuie-glace avant (2)

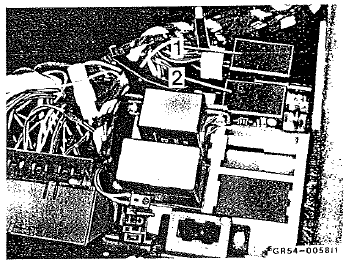

Bloc de commande n59

Bloc de commande n59

Système de verrouillage central

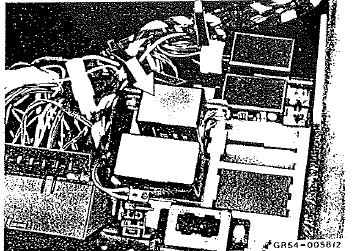

Contact s 9

Contact s 9

Contact de feux-stop

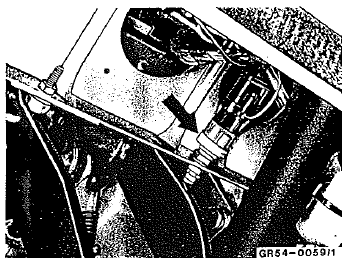

Contact s10

Contact s10

Témoin d'usure des freins

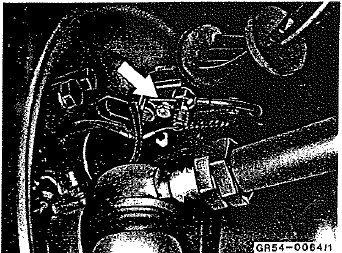

Contact s11

Contact s11

Réservoir de liquide de frein

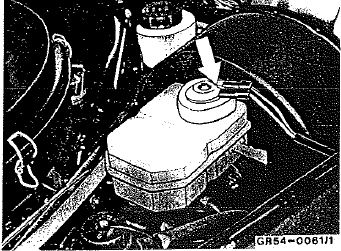

Contact s12

Contact s12

Frein à main

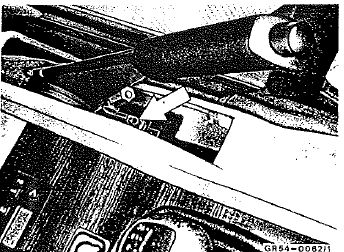

Contact s 16/2

Contact s 16/2

Phare de recul

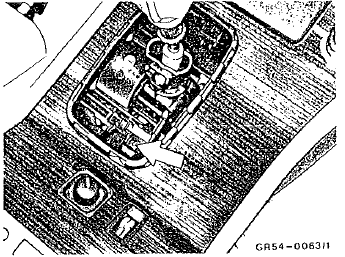

Contact s 96

Contact s 96

Blocage de différentiel, différentiel enîre-ponls

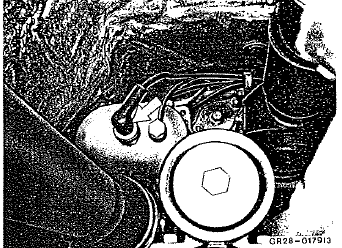

Contact s 97

Contact s 97

Blocage de différentiel, pont ar

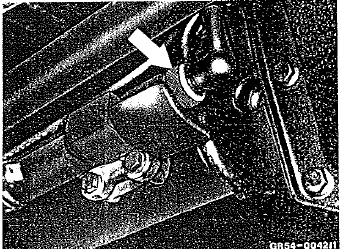

Contact s 98

Contact s 98

Blocage de différentiel, pont av

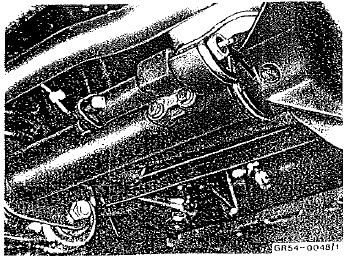

Connecteurs enfichables

Connecteurs enfichables

Connecteur x5/1

A = branchement d+
B = branchement 15
C = branchement 30

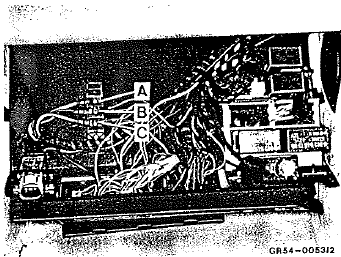

Connecteur x5/4

Connecteur x5/4

A = branchement b+
B = branchement d+

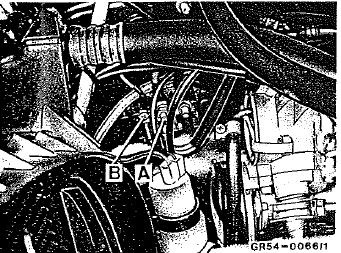

Connecteur x5/5

Connecteur x5/5

A = branchement 30
B = branchement 50

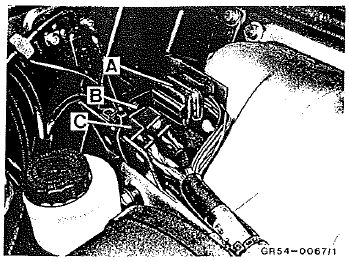

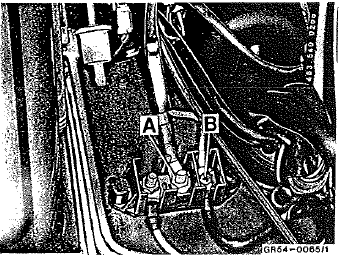

Connecteur x26/12, x52, x 18

Connecteur x26/12, x52, x 18

Faisceau de câbles principaux

A = x 26/12
B = x52
C = x18

Identification dans les schémas de câblage et  les schémas

    Affectation des relais
    Plaque porte-appareils Relais de commande intermittente, avant relais de commande intermittente, arrière relais, kick-down bloc de commande, compresseur frigorifique 102/103/602/6 ...

    Identification dans les schémas de câblage et  les schémas électriques
    Désignations de destination des conducteurs La désignation de la destinalion d'un conducteur renvoie au trajet du courant, sur lequel le câble se poursuit. Par ex.: Les câ ...
