Revue technique automobile Mercedes-Benz Classe G: Contrôle visuel

Ee faut effectuer un contrôle visuel au moins avant chaque opération de maintenance et de réparation sur le climatiseur.

Lors du contrôle visuel, contrôler les points suivants:

  •  etat et tension de la courroie
  •  fixation du compresseur frigorifique
  •  traces de frottement sur les flexibles et les conduites
  •  bonne fixation et propreté du condenseur
  •  colmatage du filtre à air et de l'évaporateur
  •  gaines et buses d'air pour fuites et libre passage
  •  niveau de liquide dans le système.

Peu après le démarrage du compresseur frigorifique, il ne doit plus y avoir de bulles visibles dans le regard.

Si l'on constate une turbidité dans le regard, le dessiccateur doit être remplacé et le climatiseur nettoyé.

Appareil de service après-vente pour le contrôle, l'évacuation et le remplissage du climatiseur

Description

Le système comprend essentiellement la pompe à vide, la bouteille graduée de remplissage (avec chauffage électrique), les instruments de mesure et la batterie de valves. La disposition des valves d'obturation et des conduites de raccordement permet d'effectuer toutes les étapes de travail nécessaires pour le remplissage du système sans avoir besoin de changer de flexible de raccordement.

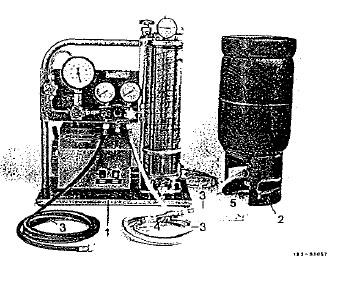

  1.  Appareil de service après-vente
  2.  bouteille d'acier pour le fluide frigorigène
  3.  flexibles de remplissage
  4.  jeu d'accouplement de hansen
  5.  raccordement de bouteille
