Notice d'utilisation Mercedes-Benz Classe G: Cotes de montage
Confiez le montage ultérieur d'un dispositif d'attelage uniquement à un atelier qualifié.
Le montage ultérieur d'un dispositif d'attelage exige, en fonction du type de véhicule, des modifications au niveau du système de refroidissement du moteur.

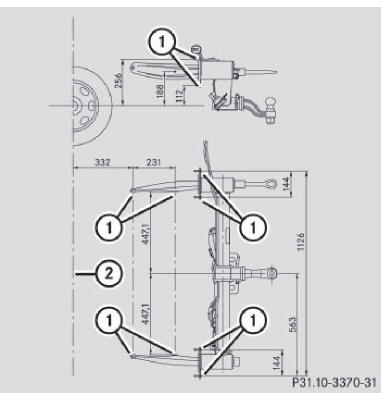

Pour le montage ultérieur d'un dispositif d'attelage, tenez compte des points de fixation sur le cadre de châssis.
1 Points de fixation
2 porte-à-faux
Dans le cas du dispositif d'attelage monté d'usine, le porte-à-faux, capuchon compris, est de 35,2 in (895 mm).
Charges tractées
Charge sur timon
Position de la rotule
Position de la rotule du dispositif d'attelage
respectez les cotes indiquées sur l'illustration
lorsque vous choisissez une rotule. ...
