Mercedes-Benz G Class

Revue technique automobile Mercedes-Benz Classe G: Disposition des courroies trapézoïdales

Revue technique automobile Mercedes-Benz Classe G / Moteur / Disposition des courroies trapézoïdales

Véhicules sans climatiseur

Véhicules avec climatiseur

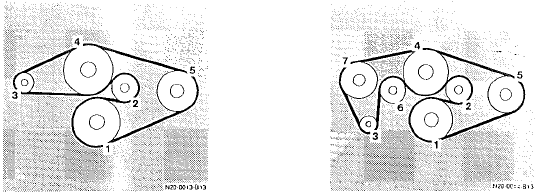

200 Ge

200 Ge

230 Ge

  1. Vilebrequin
  2. Galet tendeur
  3. Alternateur triphasé
  4. Pompe à liquide de refroidissement - Ventilateur
  5. Pompe de servo-direction
  6. Poulie de renvoi
  7. Compresseur frigorifique

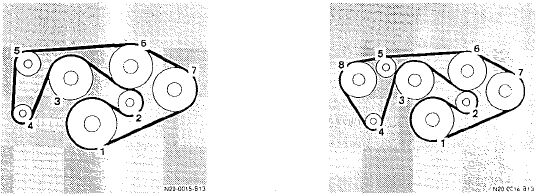

300 Ge

300 Ge

  1. Vilebrequin
  2. Galet tendeur
  3. Ventilateur
  4. Alternateur triphasé
  5. Poulie de renvoi
  6. Pompe à liquide de refroidissement
  7. Pompe de servo-direction
  8. Compresseur frigorifique

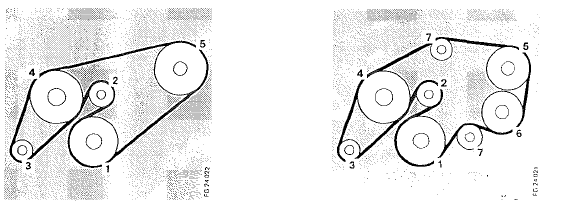

250 Gd

250 Gd

300 Gd

  1. Vilebrequin
  2. Galet tendeur
  3. Alternateur triphasé
  4. Pompe à liquide de refroidissement-Ventilateur
  5. Pompe de servo-direction
  6. Compresseur frigorifique
  7. Poulie de renvoi
