Revue technique automobile Mercedes-Benz Classe G: Généralités

Les véhicules ont une transmission 4 x 4 permanente dans les démultiplications route et tous-terrains, avec différentiel blocable.

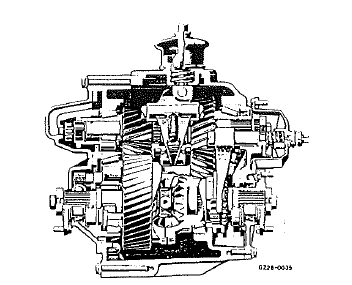

Les couples d'entraînement se répartissent à raison de

Les couples d'entraînement se répartissent à raison de 50% respectivement aux ponts av et ar.

Le rapport de démultiplication est de 1 :1,05 dans les rapports de route et de 1 : 2,16 dans les rapports tousterrains.

La commande de la boîte s'effectue sur le levier de vitesses de la boîte de transfert.

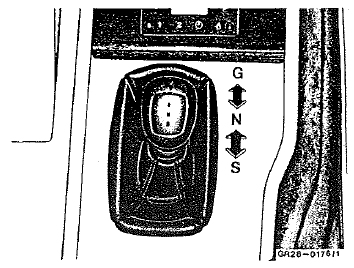

Position

Position

"N" = point mort. Pas de transmission aux ponts.

"S" = position de route. Les roues av et ar sont entraînées.

"G" = position tous-terrains. Dans la boîte de transfert, undémuitiplicateur(i = 2,16) est intercalé.

La position tous-terrains sert à la conduite en tous-terrains et sur des côtes et descentes à fort pourcentage.

Pour la première lois, la chaîne cinématique peut fonctionner avec i'abs. Le système antiblocage est monté en version spéciale.

Si un blocage est activé, i'abs se met hors fonction.

Indépendamment de cette fonction, le commutateur abs permet d'influencer le système de telle sorte que i'abs est systématiquement hors fonction.

Cette solution tient compte des conditions spéciales de roulement en terrain difficile: un freinage d'urgence non régulé conduit sur un sol non stabilisé à une plus courte distance d'arrêt, car les roues av bloquées s'enfoncent sans le soi ou poussent un coin devant elles.

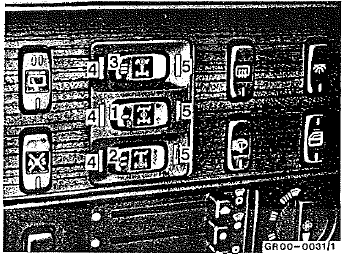

L'entrée en action des différents blocages de différentiel de la boîte de transfert et des ponts s'effectue par l'intermédiaire de commutateurs électriques dans la console centrale.

  1. Commutateur, blocage de différentiel de la boîte de transfert
  2.  commutateur, blocage de différentiel du pont ar
  3.  commutateur, blocage de différentiel du pont av
  4.  témoins lumineux d'enclenchement (jaunes)
  5.  témoins lumineux de fonctionnement (rouges)

L'actionnement du blocage de différentiel dans la boîte de transfert est pneumatique et celui du blocage de différentiel dans les ponts est hydropneumatique.

La commande de blocage, dotée d'un dispositif de verrouillage électrique réciproque, ne peut s'effectuer que dans un ordre bien déterminé en fonction des conditions physiques et pour des besoins en traction croissants, c.- À-d. D'abord le blocage dans la boîte de transfert, puis le blocage en plus dans le pont ar et enfin le blocage du ponî av. Avec cette conception, il est possible en outre de limiter les différentes influences qui affectent le comportement de conduite et la tenue du cap du véhicule avec un ou plusieurs différentiels bloqués

    Vue d'ensemble
    ...

    Vue en coupe
    Boîte de transfert vg 150 Depuis le moteur  vérin de sélection - blocage de différentiel  sortie vers le pont av  blocage de différentiel ...
