Revue technique automobile Mercedes-Benz Classe G: Généralités

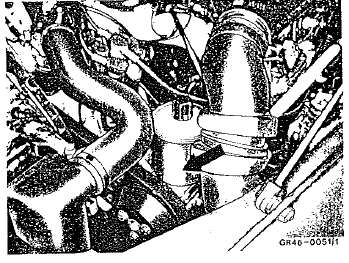

La pompe de servodirecnon est disposée avec le réservoir d'huile de direction a gauche, sur le moteur, comme sur les voilures de tourisme
Les composants et la géométrie de la direction restent pour ressentie! Inchangés.

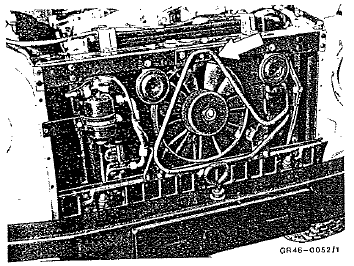

Pour le refroidissement de l'huile de direction, un "serpentin de refroidissement'7 est disposé devant le radiateur.
Le boîtier de direction est décale de 10 mm vers l exteneur.

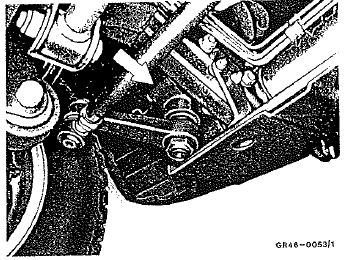

Sur les véhicules à pneus larges, la voie est élargie de 50 mm; le levierd'accouplement de fusée adû donc être coudé de 17 mrn en plus.
Il s'ensuit un allongement de la barre de direction de 18 mm.
Vue d'ensemble
Direction
Arbre de direction avec tube de coionne de direction
joint à cardan
section coulissante de l'arbre de direction
barre d'accouplement
amortisseu ...
Caractéristiques techniques
Valeurs de réglage
Couples de serrage
...
D'autres materiaux:
Vue en coupe
Boîte de transfert vg 150
Depuis le moteur
vérin de sélection - blocage de différentiel
sortie vers le pont av
blocage de différentiel
différentiel
arbre de sortie
sortie vers ie pont ar
commande ...
Aide au démarrage du moteur
Pour l'aide au démarrage, utilisez uniquement le point d'aide au démarrage
qui se trouve dans
le compartiment moteur et qui comprend la borne positive et le point de masse.
Attention
l'électrolyte est corrosif. Il y a risque de blessure.
Evitez tout contact avec ...
Système de freinage
Les véhicules sont dotés d'un système de freinage
hydraulique à double circuit avec assistance à dépression.
La dépression nécessaire pour le servofrein est
produite par une pompe à vide.
Dans tous les véhicules, une valve ...
