Revue technique automobile Mercedes-Benz Classe G: Généralités

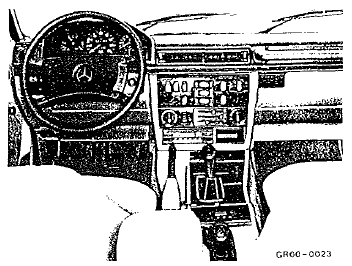

Couvercle de boîte à gants avec serrure latérale: plaquage de bois zébré sur l'ensemble au tableau de bord.

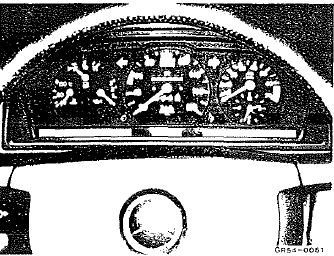

Support d'instruments w 124 avec zone de lampes témoins "blocage des différentiels"
Console centrale descendant jusqu'à la cuvette videpoche; commande de blocage des différentiels au milieu; panneau de commande avec commutateurs électriques horizontaux.

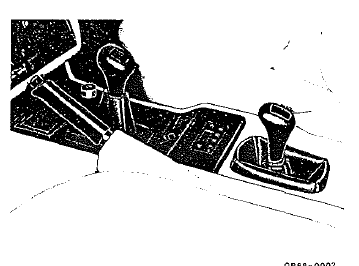

Zones de commande, console centrale et cuvette videpoche diaauées bois zébré

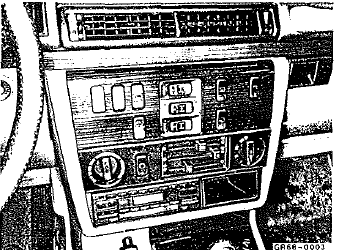

Remarques concernant le montage: le piaquage bois est fiché.

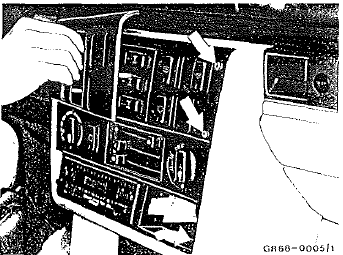

Pour déposer les commutateurs, démonter ie support sous le piaquage bois.
Paviilon en une pièce jusqu'aux baies de porte; teintes harmonisées au reste de l'aménagement intérieur

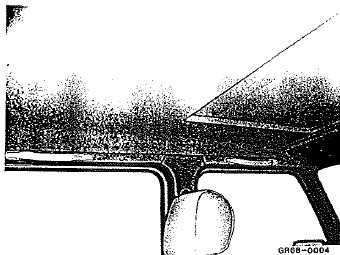

Eclairage intérieur
Position des commutateurs
plafonnier et lampe de lecture allumés
plafonnier et lampe de lecture éteints
lampe de lecture allumée
le plafonnier es ...
D'autres materiaux:
Vue en coupe
Hl 0/11 s - 1,8
Ressort hélicoïdal
amortisseur
ressort auxiliaire de caoutchouc
cadre de châssis
pignon d'attaque
bride d'entraînement
corps de pont
bouchon fileté de remplissage d'huile
boîtier de ...
Zone de surveillance des capteurs
La zone surveillée par l'avertisseur d'angle
mort est représentée sur l'illustration. Elle
s'étend jusqu'à 10 ft (3 m) derrière le véhicule
et sur les côtés.
Lorsque les voies sont étroites, il peut arriver
que des v&eac ...
Schéma de fonctionnement du système d'injection mécanique/électronique de
carburant
Moteur 102.989 Kat
1 Régulateur de mélange
40 régulateur de pression à diaphragme
55 filtre à carburant
57 accumulateur de carburant
75 réservoir de carburant
76 valve de ventilation du réservoir
77 réservoir à charbon actif
...
