Revue technique automobile Mercedes-Benz Classe G: Généralités
Nouveau dessin des garnitures de porte, de la poignée et de l'ouvre-porte, vide-poche de porte modifié. Toutes les surfaces peintes sont habillées.

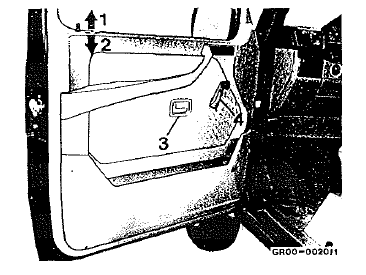

Commande intérieure de la porte, et actionnement des lève-glace
- Bouton de porte déverrouillé
- bouton de porte verrouillé
- levier d'ouverture pour ouvrir, tirer la poignée en avant
- manivelle de lève-glace

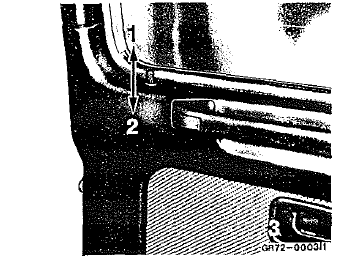

Côté intérieur de la porte de panneau ar complètemenl habillé avec poignée de maintien intégrée
Actionnement, de l'intérieur
- Bouton de porte déverrouillé
- bouton de porte verrouillé
- levier d'ouverture pour ouvrir, tirer la poignée en avant

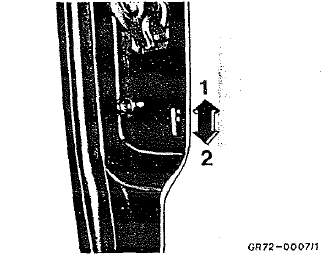

Sécurité enfants - portes ar et porte de panneau ar
Actionner le levier de sécurité (par exemple avec la clé de l'antivol de direction)
- sécurité hors fonction
- sécurité en fonction
La porte ne peut plus être ouverte de l'intérieur. La porte déverrouillée peut être ouverte de l'extérieur.
