Revue technique automobile Mercedes-Benz Classe G: Modèles équipés

Vue d'ensemble

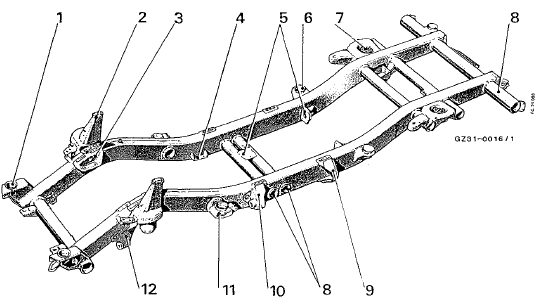

Vue d'ensemble

  1. Support, fixation avant de la carrosserie
  2.  support, amortisseur et ressorts avant
  3.  support, suspension du moteur
  4.  support, fixation de la boîte de vitesses
  5.  support, fixation de la boîte de transfert
  6.  support, fixation arrière de la carrosserie
  7.  support, des ressorts ar, de l'amortisseur, et sur îa traverse, fixation pour le correcteur de freinage et le bras oscillant transversal ar
  8.  traverse tubulaire (avec support à l'arrière pour fixation de la carrosserie)
  9.  console, bras oscillant longitudinal ar
  10.  console, bras oscillant longitudinal av
  11.  support, fixation de la carrosserie
  12.  console, bras oscillant transversal av
    Cadre de châssis
    ...

    Généralités
    Modifications importantes par rapport au cadre de châssis des types 460: le cadre est renforce au voisinage du pare-chocs av e de l'attelage à chape pour améliorer ia iransmiss& ...
