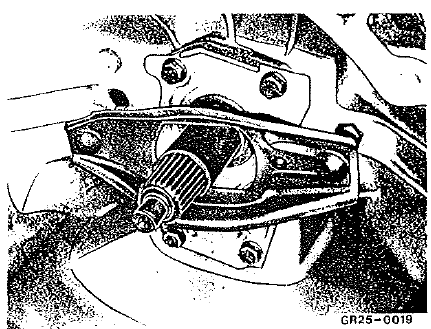

1 Enduire légèrement le tube-guide et les surfaces de guidage de la fourchette de débrayage et de la butée de débrayage de lubrifiant n 1.

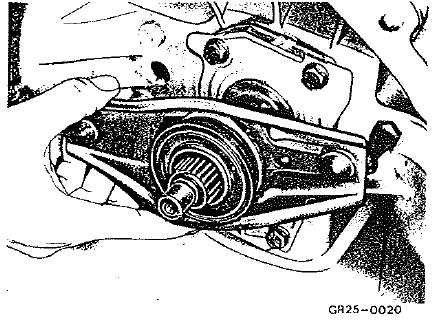

2 Glisser fa butée de débrayage sur le tube-guide de telle sorte que les surfaces de guidage s'engagent dans îa fourchette de débrayage.
3 Centrer l'embrayage de changement de vitesse et le disque d'embrayage neufs à l'aide de l'outil spécial, et les monter.
5 5 201 589 08 15 00
Nota: poser le disque d'embrayage de telle sorte que le côté long du moyeu se trouve du côté du volant.

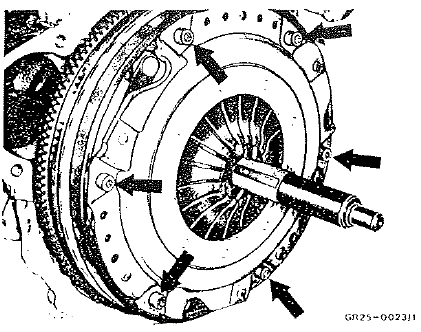

4 Visser les vis de fixation et ies serrer î'une après i'aulre par passes de 1 à 1 1/2 tour respectivement, jusqu'à ce que l'embrayage soit serré.
Lors de la repose, s'assurer que l'embrayage est tiré sur toute la circonférence, uniformément et sans bavures, dans le logement du volant.
5 Reposer la boite de vitesses.
Pose de la rotule
Attention
si la rotule n'est pas correctement posée et
n'est pas verrouillée avec le goujon fourni et la
goupille à ressort correspondante, la remorque
peut se détacher. Il y a risque d'accident.
Montez et verrouillez toujours la rotule conform&eacut ...
