Revue technique automobile Mercedes-Benz Classe G: Moteur 103

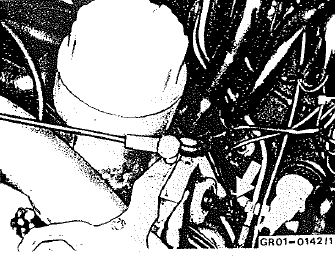

27 Débrancher le câble électrique sur le manocontact

27 Débrancher le câble électrique sur le manocontact de pression d'huile du filtre à huile.

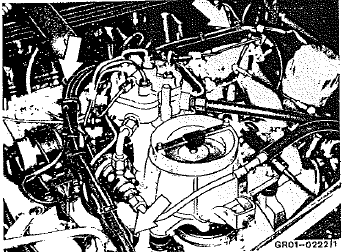

28 Déposer le tube protecteur pour !A fixation des câbles.

28 Déposer le tube protecteur pour !A fixation des câbles.

29 Débrancher les câbles électriques sur la culasse et ie système d'injection.

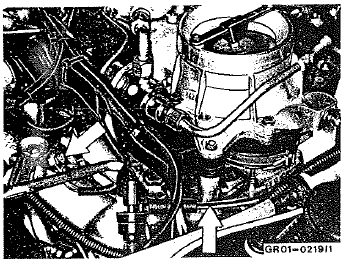

30 Déposer la tresse de masse.

30 Déposer la tresse de masse.

31 Débrancher la conduite à dépression.

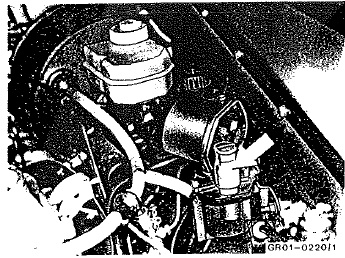

32 Débrancher le câble haute tension sur la bobine

32 Débrancher le câble haute tension sur la bobine d'allumage.

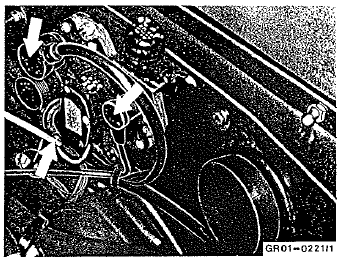

33 Débrancher !A fiche et la conduite à dépression sur

33 Débrancher !A fiche et la conduite à dépression sur se contacteur d'allumage.

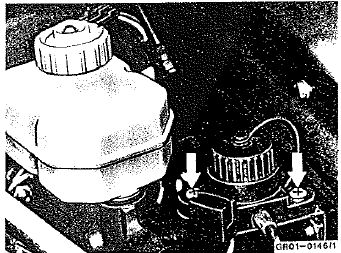

34 Desserrer la prise de diagnostic et débrancher la

34 Desserrer la prise de diagnostic et débrancher la fiche.

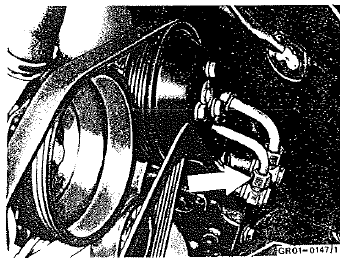

35 Débrancher la conduite hydraulique sur le boîtier de

35 Débrancher la conduite hydraulique sur le boîtier de direction.

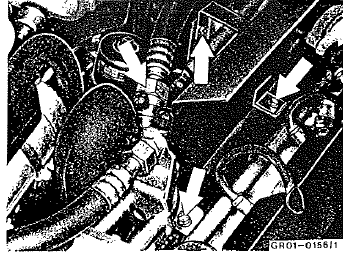

36 Déposer la tôle pare-feu.

36 Déposer la tôle pare-feu.

37 Débrancher la conduite d'aspiration du climatiseur.

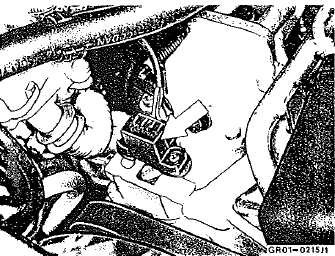

38 Débrancher ia fiche du climatiseur.

38 Débrancher ia fiche du climatiseur.

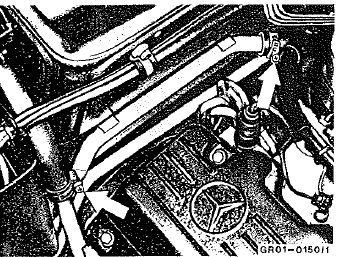

39 Démonter les durites de chauffage

39 Démonter les durites de chauffage

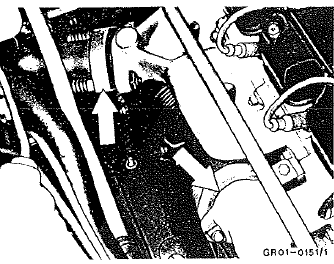

40 Démonter le tuyau d'échappement du collecteur

40 Démonter le tuyau d'échappement du collecteur d'échappement.

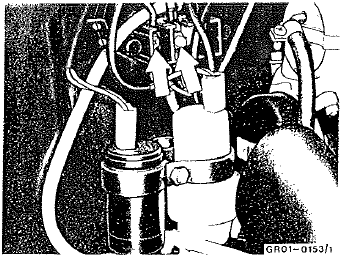

41 Débrancher ies câbles électriques de l'alternateur.

41 Débrancher ies câbles électriques de l'alternateur.

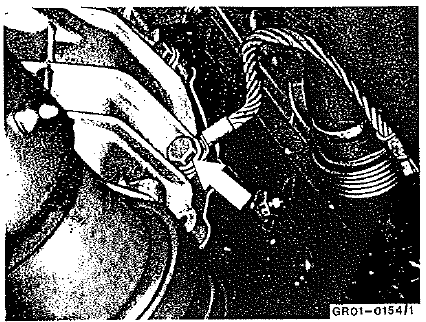

42 Débrancher le câble de masse depuis la boîte de

42 Débrancher le câble de masse depuis la boîte de vhesses.

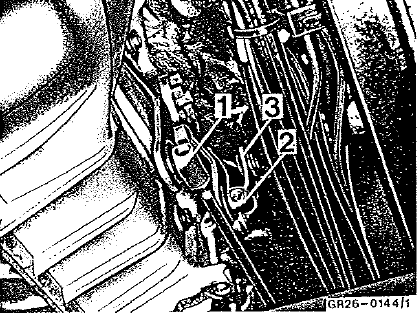

43 Défreiner et décrocher ia tringlerie de changement

43 Défreiner et décrocher ia tringlerie de changement de vitesse.

  1.  4E/3e rapports
  2.  2e/1er rapports
  3.  m.Ar/5e rapport

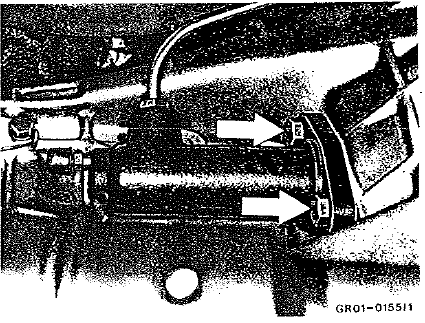

44 Déposer le cylindre récepteur d'embrayage.

44 Déposer le cylindre récepteur d'embrayage.

Nota: ne pas desserrer la conduite hydraulique depuis le cylindre récepteur.

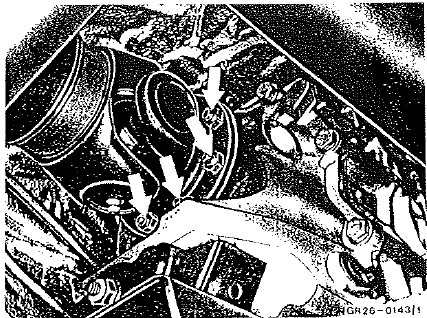

45 Désaccoupler l'arbre de transmission à cardan sur la

45 Désaccoupler l'arbre de transmission à cardan sur la bride de boîte de vitesses.
