Revue technique automobile Mercedes-Benz Classe G: Panneau ar, partie ar
Généralités
Nouveau pare-chocs arrière, en plastique, en trois parties et 2 largeurs avec surface pour fa plaque d'immatriculation.
Logements intégrés, à gauche pour feu ar antibrouillard de série, à droite pour le phare de recul de série. Marchepied sur le pare-chocs ar; pare-chocs peint en noir.

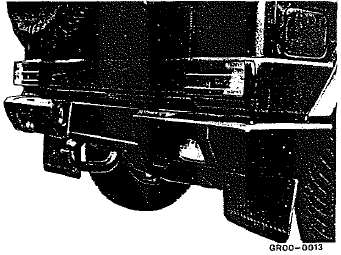

Feux ar avec nouvelle optique en verre profilé {ner- - vures), surface-lumineuse agrandie

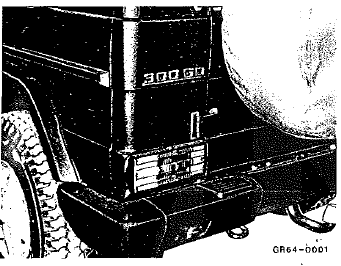

Plaque signalétique collée à gauche au-dessus du feu ar.
Avec la sa "attelage à chape", le pare-chocs est découpé au centre. La plaque d'immatriculation est montée sur la moitié gauche du pare-chocs.
Panneau latéral
Généralités
Bordure de protection, en bas, collée. (Seuil)
plastique noir
nouvelle fixation masquée
Bordure de protection, à mi-haut ...
D'autres materiaux:
Partie inférieure de la console centrale
levier sélecteur de la boîte
de vitesses automatique
passage dans la position de
stationnement
engagement et désengagement
du rapport
tout-terrain low range
bac de rangement
ouverture et fermeture du
bac de rangement
Sélecteur au ...
Identification dans les schémas de câblage et les schémas
électriques
Désignations de destination des conducteurs
La désignation de la destinalion d'un conducteur renvoie
au trajet du courant, sur lequel le câble se poursuit.
Par ex.:
Les câbles supérieurs se
continuent sur les trajets de
courant 142, 214, 195.
Le câble ...
Compte-tours
Pour la mesure de la vitesse de la roue, sont utilisés des
compte-tours, c-à-d. Des générateurs d'impulsions, en
forme de bâtonnets. Dans le système à quatre canaux
installé dans nos véhicules, la vitesse de chaque roue
est mesur&eacu ...
