Revue technique automobile Mercedes-Benz Classe G: Ponts AV et AR

Par actionnernenî des commutateurs à touche au tableau de bord pour le pont ar ou le pont av, les valves d'inversion des ponts correspondants sont actionnées électriquement.

Nota: avant l'actionnement des commutateurs à touche des ponts ar et av, le commutateur à touche pour la boîte de transfert doit avoir été actionné.

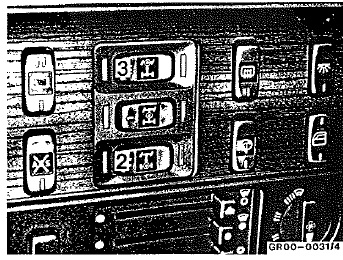

Commutateurs à touche - commande de blocage

2 commutateur à touche - blocage de différentiel du pont ar
3 commutateur à touche - blocage de différentiel du pont av

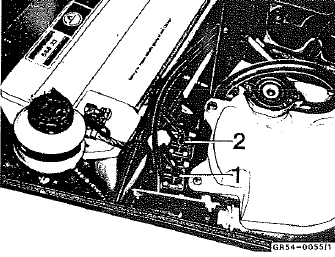

Valves d'inversion

1 Pont ar
2 Pont av

Par l'actionnement des vaives d'inversion, du vide accède par l'intermédiaire du raccord d'aspiration (env.

0,4 Bar) à l'unité de transformation de pression. (Valve hydropneumatique)

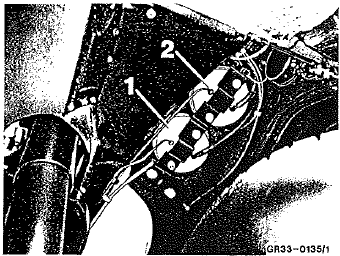

Unité de transformation de pression (passage de roue droit)

1 Pont ar
2 Pont av

Dans l'unité de transformation de pression, le piston hydraulique est déplacé vers le bas par un diaphragme, à la suite de quoi du liquide de frein accède avec une pression d'env. 15 Bar dans le cylindre récepteur du pont ar ou av.

(Schéma hydraulique du blocage de différentiel, voir page 176)
