Revue technique automobile Mercedes-Benz Classe G: Réservoir de liquide avec dessiccateur
Le réservoir avec le filtre-dessiccateur incorporé a pour tâche de recueillir le fluide frigorigène liquide et, si nécessaire, d'en absorber l'humidité éventuellement présente.
Le réservoir doit être installé verticalement dans un site bien ventilé.

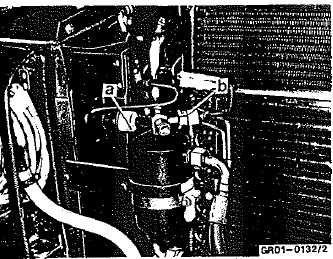

Fonctionnement
Le fluide frigorigène liquide entre latéralement dans le réservoir et s'y accumule.
Dans le réservoir, le fluide frigorigène s'écoule à travers un dessiccateur solide. Celui-ci filtre les particules d'impureté.
Le dessiccateur consiste en un gel de silice (silicagel) et des tamis moléculaires. Ces matériaux sont agglomérés au moyen de résine en un solide. Les secousses et vibrations de fonctionnement ne provoquent donc pas d'usure.
Selon la version, le dessiccateur peut absorber de 6 à 12 g d'humidité. La quantité absorbée est fonction de la température. Si, par exemple, un dessiccateur est saturé à une température de 40c, à 60c il dégage à nouveau de l'humidité. Une fois que le fluide frigorigène est passé par le dessiccateur, il s'écoule par un tube ascendant vers l'injecteur.
Vérifier en haut du regard que l'écoulement s'effectue sans bulles.
Le niveau de liquide peut être contrôlé immédiatement après coupure de l'embrayage, par un coup d'oeil dans le regard.
Un dispositif de sécurité à fusible laisse s'évacuer le fluide frigorigène, pour les raisons de sécurité, quand la température dépasse env. 115 À 117c.
Après cela, le réservoir est inutilisable.
Sur le réservoir sont montés 2 manocontacts qui, dans un cas d'urgence, par ex. Surchauffe ou fuites dans le circuit de fluide frigorigène, interrompent l'alimentation en courant du compresseur frigorifique.
- manocontact haute pression 26 bars
- manocontact basse pression 2 bars
Nota: ne pas laisser le réservoir mal fermé. Si l'on constate des traces de rouille sur le regard, remplacer le réservoir.
Valves de "service" sur le compresseur frigorifique
nippondenso
Valve antiretour
Nota:
la valve antireîour est ouverte par un poussoir dans le
flexible de contrôle (3) lors du raccordement. Après
débranchement du flexible, la valve se ...
Valve d'expansion thermostatique
La valve d'expansion thermostatique assume la lâche
importante d'injecter dans l'évaporaîeur un débit de
fluide frigorigène pouvant être évaporé ...
