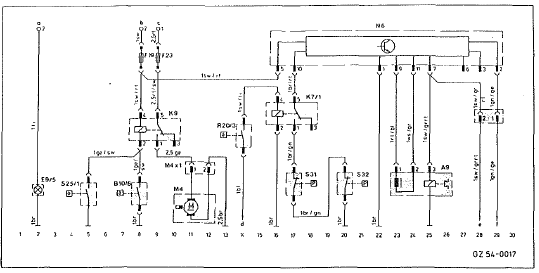

Schéma électrique climatiseur 230/300 ge

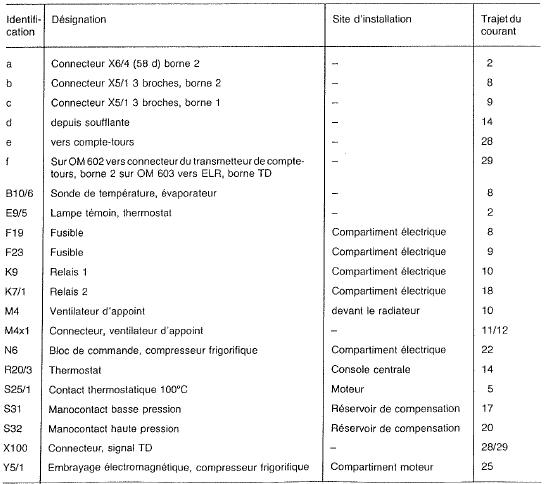

Schéma électrique climatiseur 250/300 gd

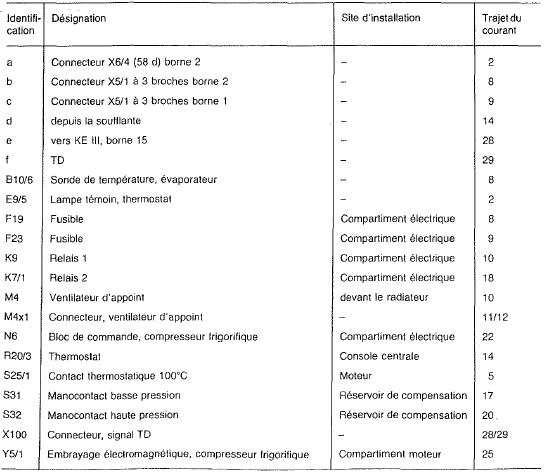

Légende du schéma électrique 250/300 gd
CarrosserieVue d'ensemble
Visuel multifonction
mise en marche du linguatronic (voir
la notice d'utilisation spécifique)
groupe de touches droit
Groupe de touches gauche
a touche retour
Activation de l'ordinateur de bord: tournez la clé en position 1 dans le
contacteur ...
Schéma, circuit de réfrigération
1 Compresseur
1a embrayage
électromagnétique
2 condenseur
3 réservoir
3a filtre-dessiccateur
3b manocontact haute pression
3c manocontact basse pression
3d regard
3e fusible
4 valve d'expansion
5 evaporateur
6 contact thermostatique
6a sonde de températur ...
Affectation des relais
Plaque porte-appareils
Relais de commande intermittente, avant
relais de commande intermittente, arrière
relais, kick-down
bloc de commande, compresseur frigorifique 102/103/602/603
bloc de commande, verrouillage central
relais, pompe d'alimentation 102 et 103
bloc de comm ...
