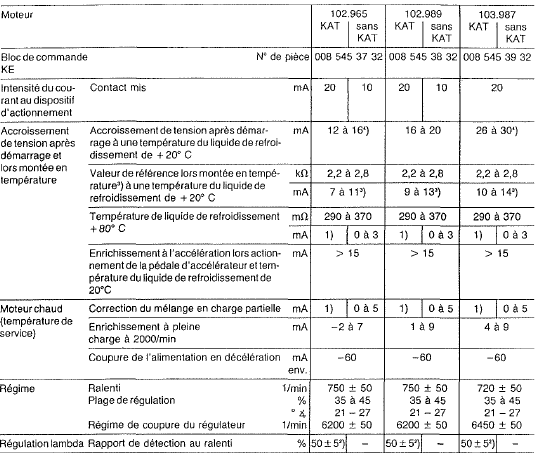

Revue technique automobile Mercedes-Benz Classe G: Valeurs de contrôle et de réglage -moteur 102,103
- Oscillation de l'affichage.
- Contrôler la régulation lambda à 2500/min et lire ea valeur moyenne. Comparer cette valeur à la valeur au régime de ralenti, si nécessaire, corriger le réglage. La valeur moyenne au régime de ralenti ne doit pas différer de la valeur mesurée à 2500/min de plus de +-10. Pour le contrôler, arracher la conduite du régénérateur et la boucher.
- Lire la valeur 60 à 120 secondes après le démarrage.
- Lire la valeur 0 à 20 secondes après le démarrage.

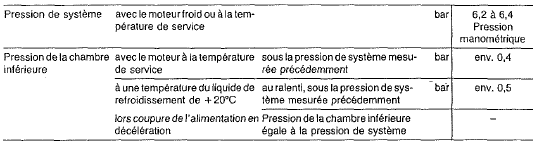

Pressions de carburant - moteur 102, 103

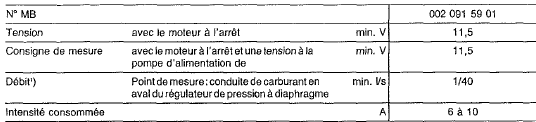

Pompe d'alimentation - moteur 102, 103
- Pour la mesure du débit, le réservoir de carburant doit être au moins à moitié plein.
Injecteurs - moteur 102, 103
Schéma de fonctionnement du système d'injection mécanique/électronique de
carburant
Moteur 102.989 Kat
1 Régulateur de mélange
40 régulateur de pression à diaphragme
55 filtre à carburant
57 accumulateur de carburant
75 réservoir de ...
Contrôle des composants électriques
-moteur 103
A. Vérificateurs et schémas de branchement
B. Tableaux d'anomalies pour l'affichage de
rapport de détection
C. Programme de contrôle avec la boîte à
prises
...
D'autres materiaux:
Plan d'occupation pour la réglette de branchement sur le bloc de commande de
l'abs
1 Plus depuis le relais de protection
2 excitation pour la valve avant gauche
4 masse pour le capteur avant gauche
6 plus pour le capteur avant gauche
7 plus pour le capteur arrière gauche
9 masse pour le capteur arrière gauche
10 masse pour le bloc de commande
11 plus pour ...
Réglage du hayon
Réglage
Nota: le réglage est effectué avec les glaces latérales
ouvertes et est en principe le même pour toutes les
portes.
1 Ouvrir la porte de panneau ar, desserrer les gâches
de serrure de porte (1 et 2) de même que la plaque de
fermeture (3) su ...
Station de lavage
Attention
après le passage dans une station de lavage,
l'efficacité des freins est réduite. Il y a risque
d'accident.
Après un passage dans une station de lavage,
freinez avec prudence en tenant compte des
conditions de circulation jusqu'à ...
