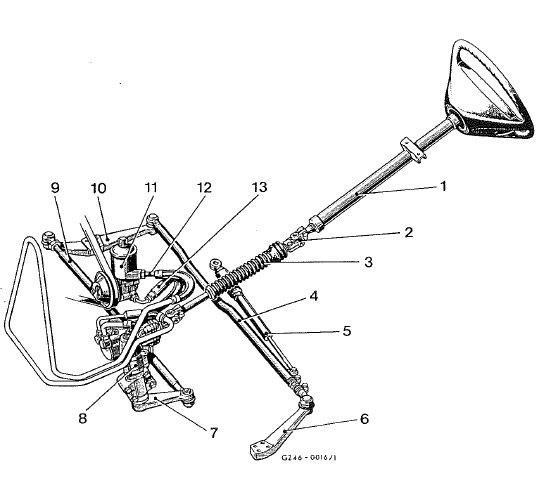

Direction

  1. Arbre de direction avec tube de coionne de direction
  2.  joint à cardan
  3.  section coulissante de l'arbre de direction
  4.  barre d'accouplement
  5.  amortisseur de direction
  6.  levier d'accouplement de fusée
  7.  levier de sortie du boîtier de direction
  8.  boîtier hydraulique de direction
  9.  barre de direction
  10.  levier de fusée
  11.  pompe de servo-direction
  12.  conduite de retour
  13.  conduite haute pression
    Modèles équipés
    Code de la désignation commerciale ...

    Généralités
    La pompe de servodirecnon est disposée avec le réservoir d'huile de direction a gauche, sur le moteur, comme sur les voilures de tourisme Les composants et la géomét ...
