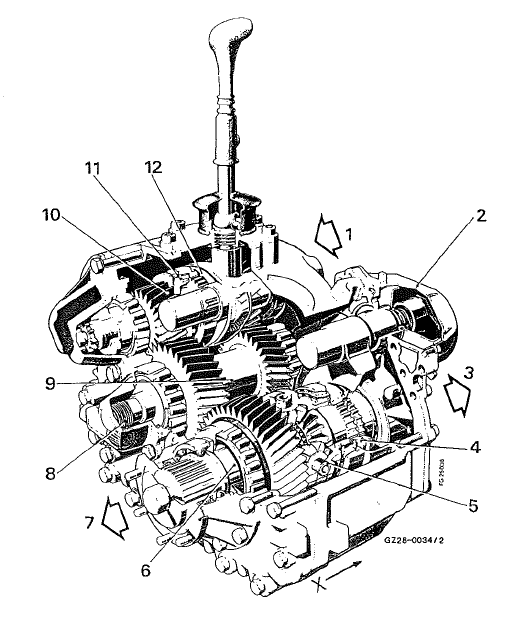

Revue technique automobile Mercedes-Benz Classe G: Vue en coupe

Boîte de transfert vg 150

  1. Depuis le moteur
  2.  vérin de sélection - blocage de différentiel
  3.  sortie vers le pont av
  4.  blocage de différentiel
  5.  différentiel
  6.  arbre de sortie
  7.  sortie vers ie pont ar
  8.  commande de tachymètre
  9.  arbre intermédiaire
  10.  arbre primaire
  11.  synchroniseur
  12.  fourchette de sélection

X sens de la marche

    Généralités
    Les véhicules ont une transmission 4 x 4 permanente dans les démultiplications route et tous-terrains, avec différentiel blocable. Les couples d'entraînement se r&eac ...

    Chaîne cinématique
    Conduise sur route Position "s" du levier de commande Point mort Position "n" du levier de commande Conduite en tous-terrainsfl Position "g&quo ...
