Sur le frein duo-servo, le mécanisme d'appui (rattrapage d'usure automatique) est mobile entre les segments de frein, c'est à dire qu'il est monté flottant.
Cet appui sert seulement à transmettre la force de freinage appliquée (pression d'appui) d'un segment de frein à l'autre et comme dispositif de rattrapage d'usure.

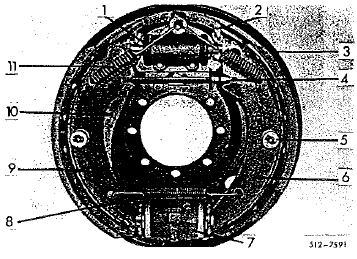

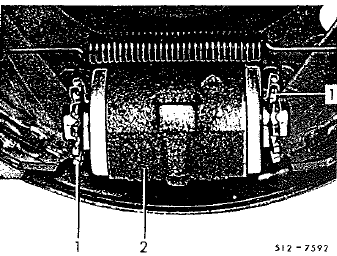

Lors de l'actionnement du frein en marche avant, le cylindre de frein de roue à double effet (1) pousse le segment de frein (6) et - par l'intermédiaire du dispositif de rattrapage d'usure automatique (7) comme élément de transmission - également le segment de frein (9) contre le tambour de frein dans ie sens de rotation du tambour.
Lors de la marche ar, ie même processus s'effectue en sens inverse. Ainsi les deux segments de frein agissent comme des segments primaires en marche av et en marche ar.
Positions de la clé
0 Retrait de la clé
1 alimentation de certains consommateurs
tels que les essuie-glaces
2 contact (alimentation de tous les consommateurs)
et position de marche
3 démarrage du moteur
Tous les voyants du combiné d'instruments
s'allument au moment où vous mettez ...
Contrôle visuel
Ee faut effectuer un contrôle visuel au moins avant chaque
opération de maintenance et de réparation sur le
climatiseur.
Lors du contrôle visuel, contrôler les points suivants:
etat et tension de la courroie
fixation du compresseur frigorifique
...
Commande manuelle du toit ouvrant
Le servomoteur se trouve dans le compartiment
de chargement, derrière la garniture de
paroi arrière.
Ouvrez la porte du compartiment de chargement.
retirez le protège-arête 1 du montant de
la porte (flèche 2).
détachez la garniture ...
