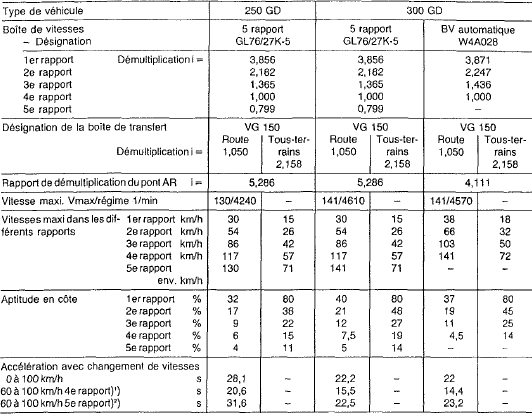

Avec pneus 205 / 82 r 16
Avec deux personnes à bord

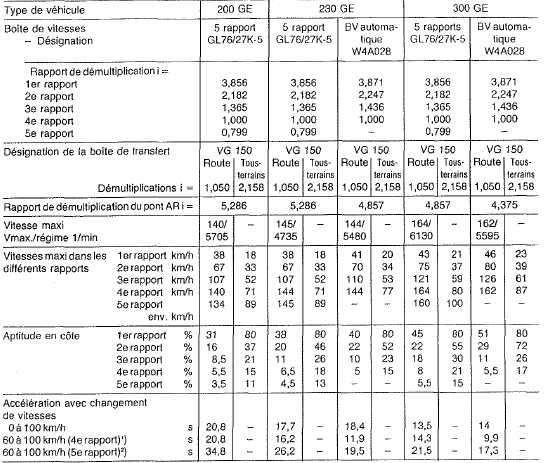

Avec pneus 205 / 82 r 16
Avec deux personnes à bord (suite)

Caractéristiques techniques
Caractéristiques du véhiculeGénéralités
Sur îes véhicules tous terrains de la série 463 est installé
le pont av de la version alo/3 c-1,3.
De série, le pont est installé avec une voie de 1425 mm.
Le plan de symétrie du corps de pont est décalé de 190
mm vers la droite.
...
Réglage du hayon
Réglage
Nota: le réglage est effectué avec les glaces latérales
ouvertes et est en principe le même pour toutes les
portes.
1 Ouvrir la porte de panneau ar, desserrer les gâches
de serrure de porte (1 et 2) de même que la plaque de
fermeture (3) su ...
Blocage de différentiel-hydraulique
Alimentation
Huile hydraulique vers cylindre récepteur
Blocage des différentiels, système hydraulique
1 Réservoir
2 Unité de transformation de pression
3 Cylindre récepteur, blocage de différentiel
4 Passage de roue droit
VA vérin hy ...
