Essais sur le banc d'essai à rouleaux
Nota: pour les essais, poser les pneus standard "205 r 16". Sur le banc d'essai de freinage, ia vitesse d'essai ne doit pas dépasser 6 km/h. La durée de l'essai par pont ne doit pas dépasser 60 s.
Avant le fonctionnement sur le banc d'essai de puissance de véhicule, il faut déposer l'arbre de transmission au pont av et bloquer le différentiel dans la boîte de transfert.
Le blocage de différentiel entre-ponts est enclenché quand la lampe témoin rouge s'allume.

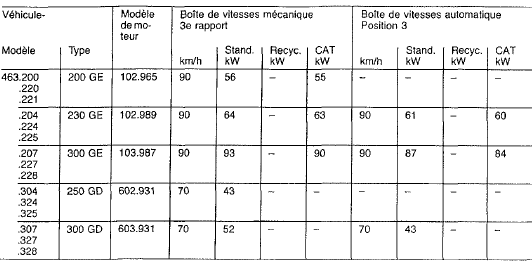

Contrôle du fonctionnement
Le contrôle du fonctionnement sert à l'appréciation sommaire de la puissance du véhicule. Pour cela, ie moteur et les ensembles mécaniques sont contrôlés sous pleine charge. Le rapport de boîte de vitesses doit être choisi de telle sorte que la vitesse de 100 km/h ou de 120 km/h ne soit pas dépassée.

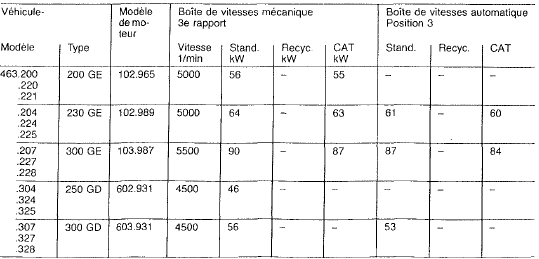

Contrôle de puissance
Ce contrôle ne doit être effectué que dans le cas d'une réclamation concernant la puissance du véhicule. Les valeurs de référence de la puissance sont des puissances minimales. Observer la pression barométrique et la température de l'air d'admission.
Nota : les valeurs de référence spécifiées pour la puissance ne sont atteintes qu'avec le carburant prescrit et ie réglage prescrit de l'avance à l'allumage. Si l'avance à l'allumage a été corrigée pour l'adapter à des carburants non conformes, les valeurs de puissance peuvent différer

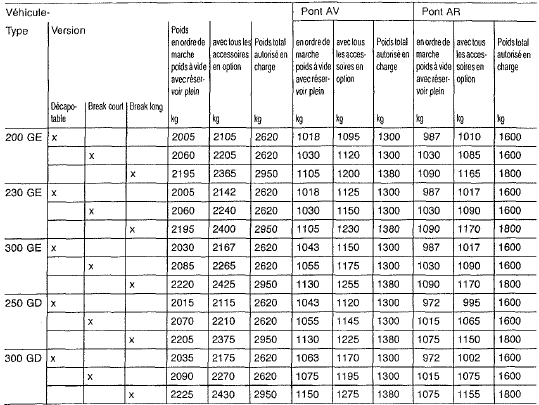

Charge maximale des pneus
La charge maximale du pneu 1 correspond
au poids maximal pour lequel un pneu a été
homologué.
Les pneus ne doivent pas être soumis à une
charge supérieure à la charge maximale autorisée.
La charge maximale autorisée figure su ...
Composants électriques
Transmetteur b5
Pression d'huile (m 102/103)
Transmetteur b5
Pression d'huile (om 602/603)
Transmetteur de température b11/7 ou b13
Système de préchauffage et indicateur de liquide de
refroidissement
Bloc de commande n6
Climatiseur
Bloc de commande n8
R ...
Contrôle de concentricité de la bride
Outillage spécial
Outil à réaliser à l'atelier
Plaque de base pour bâti de mesure
Matériau: st 37
Valeurs de contrôle
Couples de serrage
Contrôle
Nota : effectuer ce contrôle en cas de réclamations pour
mouvem ...
