Notice d'utilisation Mercedes-Benz Classe G: Portée des capteurs

Notice d'utilisation Mercedes-Benz Classe G / Conduite et stationnement / Systèmes d'aide à la conduite / Parktronic / Portée des capteurs

Remarques générales

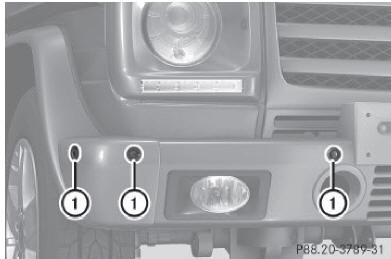

  1. Capteurs dans le pare-chocs avant, côté droit (exemple)

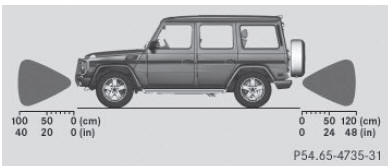

Vue de côté

Vue de côté

Vue de dessus

Vue de dessus

Les capteurs doivent être débarrassés de toute saleté, glace ou neige fondue. Sinon, ils ne fonctionnent pas correctement. Nettoyez régulièrement les capteurs en évitant de les rayer ou de les endommager.

Capteurs avant

Centre 40 In environ (100 cm environ à partir du pare-buffle)
Angles 24 In environ (60 cm environ)

Capteurs arrière

Centre 36 In environ (90 cm environ) à partir de la roue de secours
Angles 32 In environ (80 cm environ)

Distance minimale

Centre 8 In environ (20 cm environ)
Angles 8 In environ (20 cm environ)

Lorsqu'un obstacle se trouve dans cette zone, les segments des voyants correspondants s'allument et un signal d'alerte retentit.

Plus près, il peut arriver que la distance ne soit plus indiquée.

    Consignes de sécurité importantes
    Pendant les manoeuvres, accordez une attention particulière aux objets qui se trouvent au-dessus ou en dessous des capteurs (vasques de fleurs ou timons, par exemple). En effet, le parktron ...

    Voyants
    Voyants pour la zone avant Segments pour le côté gauche du véhicule  segments pour le côté droit du véhicule  segments indiquant que le sy ...
