Revue technique automobile Mercedes-Benz Classe G: Remplissage du cylindre en fluide frigorigène

Revue technique automobile Mercedes-Benz Classe G / Climatiseur / Remplissage du cylindre en fluide frigorigène

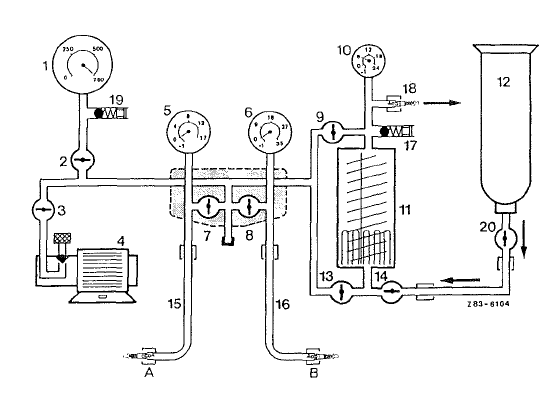

  1. Valve de "service" (côté basse pression)
  2.  valve de "service" (côté haute pression)
  3. vacuomètre
  4.  valve pour le vacuomètre
  5.  valve pour la pompe à vide
  6.  pompe à vide
  7.  manomètre basse pression
  8.  manomètre haute pression
  9.  valve pour le manomètre basse pression
  10.  valve pour le manomètre haute pression
  11.  valve de remplissage en fluide frigorigène gazeux
  12. manomètre pour la bouteille graduée
  13. bouteille graduée
  14. bouteille de réserve de fluide frigorigène
  15.  valve de remplissage en fluide frigorigène liquide
  16. valve pour la bouteille de réserve de fluide frigorigène
  17. flexible (bleu), basse pression
  18.  flexible (rouge), haute pression
  19. valve de décharge
  20.  vaive de mise hors pression
  21.  valve antiretour
  22. robinet de la bouteille de réserve

Placer la bouteille de fluide frigorigène (12) la tête en bas, ouvrir le robinet (20) de la bouteille et la valve (14) et laisser s'écouler le fluide frigorigène liquide dans la bouteille graduée.

Si la pression dans ia bouteille de réserve n'est pas suffisante pour le remplissage de la bouteille graduée, on peut réduire la pression qui s'accumule en haut de la bouteille graduée par l'ouverture de la valve (9)^ ensuite, le fluide frigorigène liquide continue de s'écouler.

Quand la bouteille graduée est remplie, il faut fermer les valves (9,14 et 20). L'appareil est maintenant prêt au service.

Si nécessaire, allumer le chauffage sur l'appareil de remplissage jusqu'à atteindre une pression de 6 à 10 bar au manomètre (10).
