Revue technique automobile Mercedes-Benz Classe G: Schéma électrique climatiseur

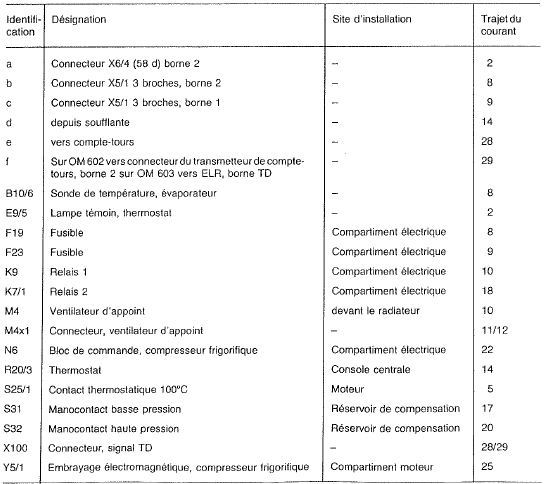

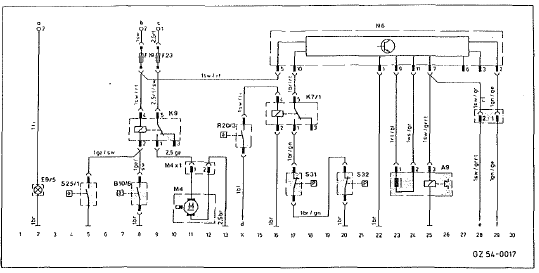

Schéma électrique climatiseur 230/300 ge

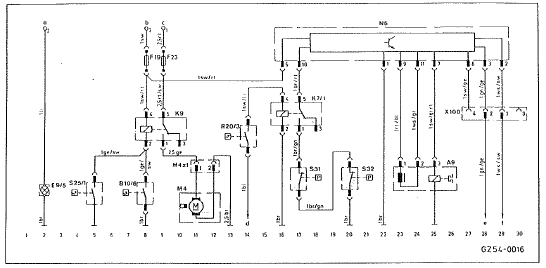

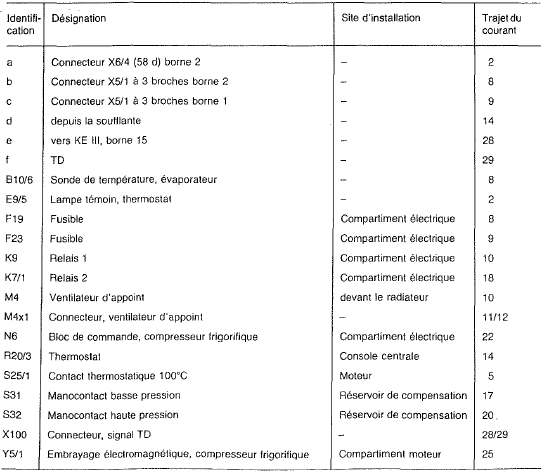

Schéma électrique climatiseur 250/300 gd

Schéma électrique climatiseur 250/300 gd
