Notice d'utilisation Mercedes-Benz Classe G: Unité de commande du système comand
|

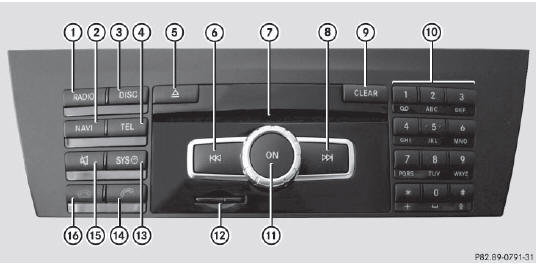

Fonction |
|
| 1 | Activation du mode radio
Changement de gamme d'ondes Activation du mode radio satellite |
| 2 | Activation du mode navigation Affichage des barres de menus |
| 3 |  pression répétée
|
| 4 | Affichage du menu de base
téléphone :
|
| 5 | Touche de chargement et d'éjection |
| 6 | Réglage des stations avec
la fonction de recherche Retour rapide Sélection du titre précédent |
| 7 | Fente d'introduction des
supports de données
|
| 8 | Réglage des stations avec
la fonction de recherche Avance rapide Sélection du titre suivant |
| 9 | Touche effacer
|
| 10 | Pavé numérique
|
| 11 | Mise en marche et arrêt de
comand online Réglage du volume sonore |
| 12 | Fente d'introduction des cartes mémoire sd |
| 13 | Affichage du menu système |
| 14 | Prise d'appel Lancement d'un appel Répétition d'appel Prise d'un appel en attente |
| 15 | Activation et désactivation
du son Activation et désactivation du microphone Interruption de la lecture vocale des sms Désactivation des messages de navigation |
| 16 | Refus d'appel Fin de la communication en cours Refus d'un appel en attente |
affichage du titre en
cours de lecture
réglage des stations
par entrée manuelle de la
fréquence
sélection des titres
Vue d'ensemble du menu système
Equipement avec caméra de recul: si la fonction est activée et que comand
online est en
marche, le visuel comand affiche automatiquement l'image fournie par la caméra
...
Sélecteur comand
Vue d'ensemble
Sélecteur comand
Le sélecteur comand vous permet de sélectionner
les points de menu affichés sur le
visuel comand.
Vous pouvez
afficher d ...
D'autres materiaux:
Identification dans les schémas de câblage et les schémas
électriques
Désignations de destination des conducteurs
La désignation de la destinalion d'un conducteur renvoie
au trajet du courant, sur lequel le câble se poursuit.
Par ex.:
Les câbles supérieurs se
continuent sur les trajets de
courant 142, 214, 195.
Le câble ...
Contrôle de concentricité de la bride
Outillage spécial
Outil à réaliser à l'atelier
Plaque de base pour bâti de mesure
Matériau: st 37
Valeurs de contrôle
Couples de serrage
Contrôle
Nota : effectuer ce contrôle en cas de réclamations pour
mouvem ...
Remarques importantes concernant les réparations
Soudage
Lors d'un soudage à l'arc, il faut débrancher le câble de
masse de la batterie.
Peinture
Lors de travaux de peinture, ie bloc de commande
électronique peut être soumis brièvement à 95c max.
Et pour une durée plus longue (env. 2 H. ...
