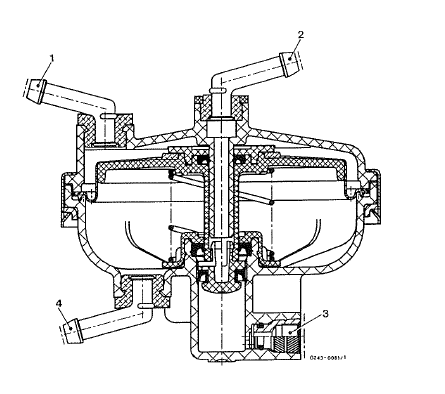

Revue technique automobile Mercedes-Benz Classe G: Vue en coupe

  1. Echappement
  2. vers réservoir de liquide de frein (système hydraulique)
  3. vers actionnement blocage
  4. raccord d'aspiration (dépression)
    Blocage de différentiel-hydraulique
