Revue technique automobile Mercedes-Benz Classe G: Légende du schéma électrique 250/300 gd

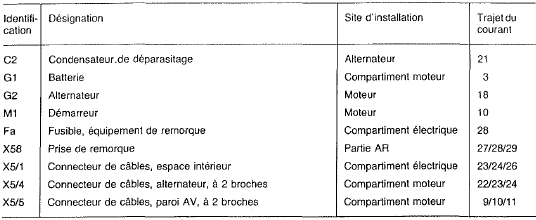

1 Ahmentaiion en courant

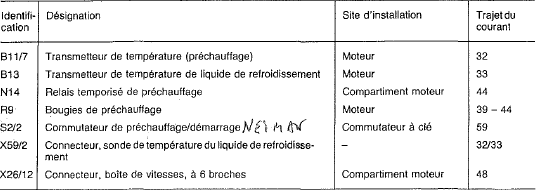

2 Commande de préchauffage et de démarrage

2 Commande de préchauffage et de démarrage

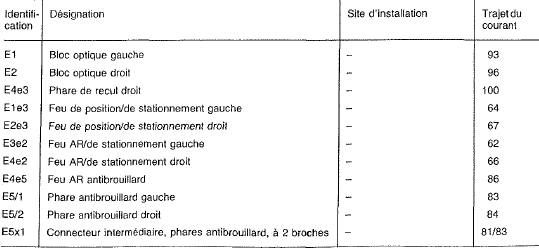

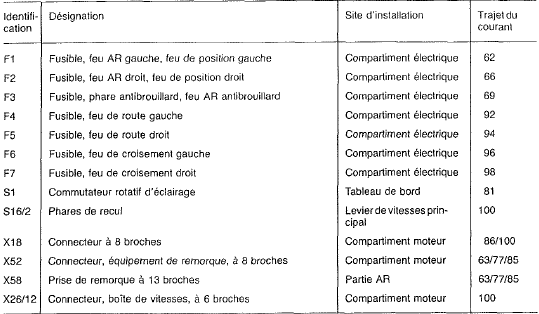

3 Projecteurs

3 Projecteurs

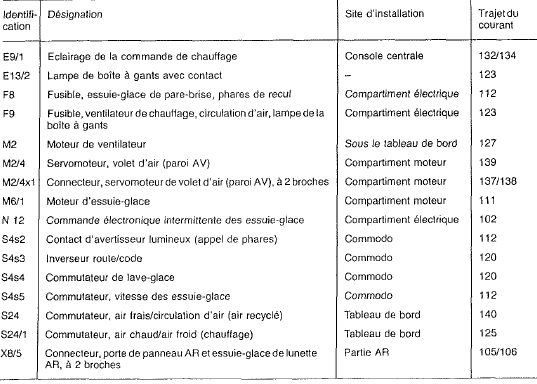

4 Essuie-glace de pare-brise, soufflante de chauffage, circulation d'air

4 Essuie-glace de pare-brise, soufflante de chauffage, circulation d'air

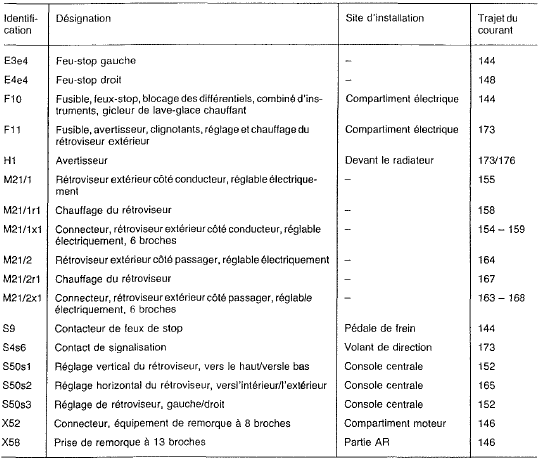

5 Feux-stop, rétroviseur extérieur, avertisseur

5 Feux-stop, rétroviseur extérieur, avertisseur

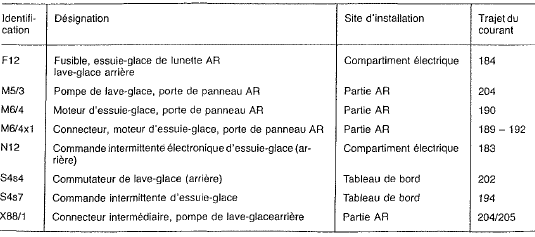

6 Essuie-glace de lunette ar, lave-glace arrière

6 Essuie-glace de lunette ar, lave-glace arrière

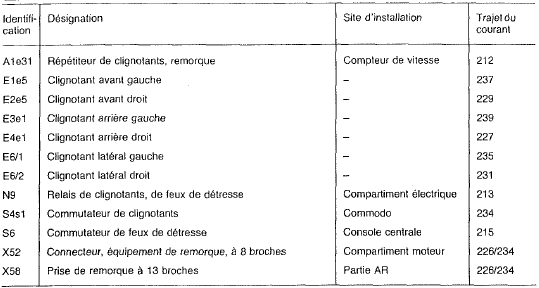

7 Clignotants, feux de détresse

7 Clignotants, feux de détresse

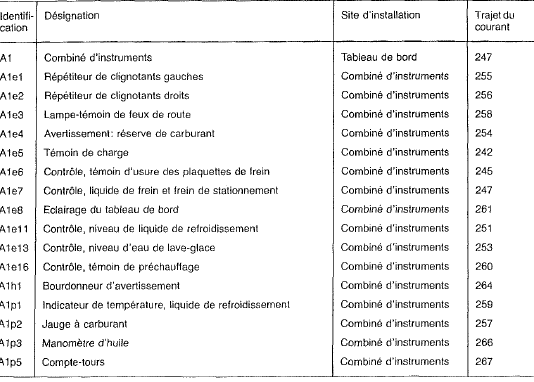

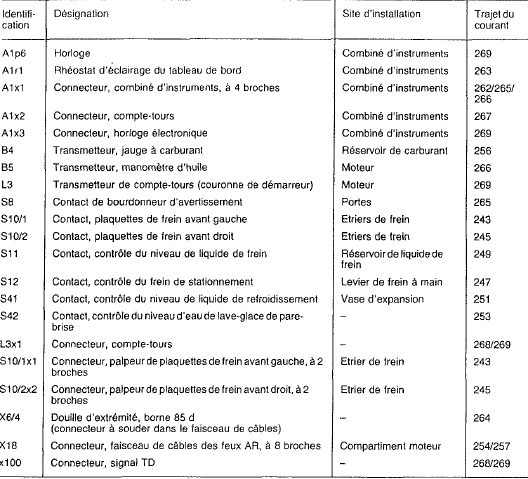

8 Combiné d'instruments

8 Combiné d'instruments

9 Radio, plafonnier

9 Radio, plafonnier

11 Blocage des différentiels

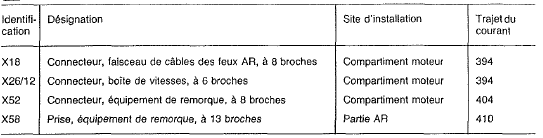

12 Connecteurs, prise de courant pour remorque

12 Connecteurs, prise de courant pour remorque

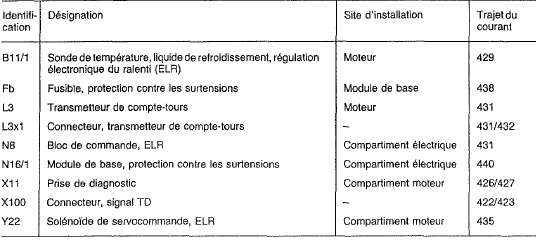

13 Elr régulation électronique du ralenti (seulement 300 d)

13 Elr régulation électronique du ralenti (seulement 300 d)

Schéma électrique climatiseur

    Légende du schéma électrique 200/230/300 ge
    1 alimentation en courant 2 Commande de démarrage 3 Projecteur 4 Essuie-giace, soufflante de chauffage, circulation d'air 5 Feux-stop, rétroviseur extérieu ...

    Schéma électrique climatiseur
    Schéma électrique climatiseur 230/300 ge Schéma électrique climatiseur 250/300 gd ...
