Revue technique automobile Mercedes-Benz Classe G: Généralités

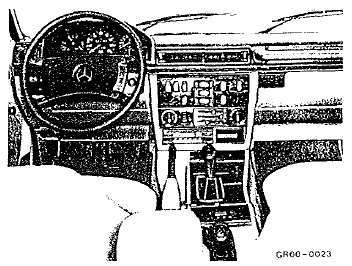

Couvercle de boîte à gants avec serrure latérale: plaquage de bois zébré sur l'ensemble au tableau de bord.

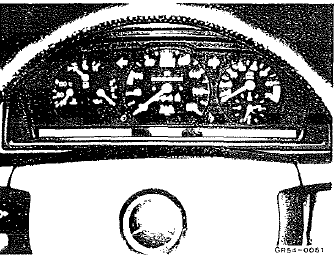

Support d'instruments w 124 avec zone de lampes témoins "blocage des différentiels"

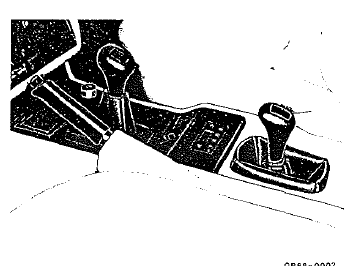

Console centrale descendant jusqu'à la cuvette videpoche; commande de blocage des différentiels au milieu; panneau de commande avec commutateurs électriques horizontaux.

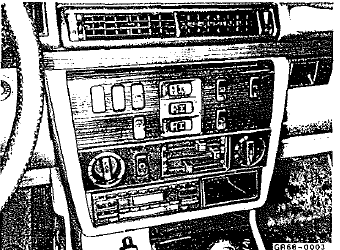

Zones de commande, console centrale et cuvette videpoche diaauées bois zébré

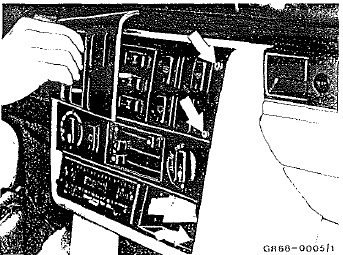

Remarques concernant le montage: le piaquage bois est fiché.
Pour déposer les commutateurs, démonter ie support sous le piaquage bois.

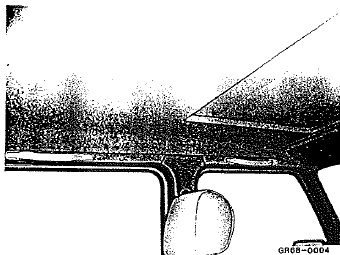

Paviilon en une pièce jusqu'aux baies de porte; teintes harmonisées au reste de l'aménagement intérieur
Eclairage intérieur
Position des commutateurs
plafonnier et lampe de lecture allumés
plafonnier et lampe de lecture éteints
lampe de lecture allumée
le plafonnier es ...
D'autres materiaux:
Identification dans les schémas de câblage et les schémas
électriques
Désignations de destination des conducteurs
La désignation de la destinalion d'un conducteur renvoie
au trajet du courant, sur lequel le câble se poursuit.
Par ex.:
Les câbles supérieurs se
continuent sur les trajets de
courant 142, 214, 195.
Le câble ...
Airbags frontaux
L'airbag frontal du conducteur 1 se déploie
devant le volant. L'airbag frontal du passager
2 se déploie devant et au-dessus de la
boîte à gants.
Les airbags frontaux offrent, en cas de
déclenchement, une protection supplémentaire
aux occupants des ...
Schéma
Roue libre du convertisseur
ruban de frein b1
embrayage k1
frein multidisque b3
train planétaire de ravigneaux
train planétaire ar
embrayage k2
ruban de frein b2
arbre de sortie
roue libre f
arbre primaire
&nb ...
