Direction

...

Vue d'ensemble

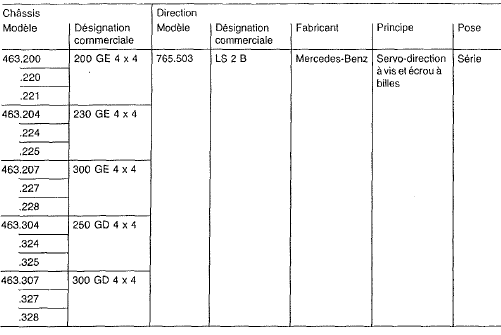

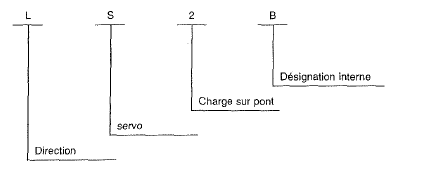

Direction Arbre de direction avec tube de coionne de direction  joint à cardan  section coulissante de l'arbre de direction  barre d'accouplement  amortisseu ...

D'autres materiaux:

Schéma, circuit de réfrigération
1 Compresseur 1a embrayage électromagnétique 2 condenseur 3 réservoir 3a filtre-dessiccateur 3b manocontact haute pression 3c manocontact basse pression 3d regard 3e fusible 4 valve d'expansion 5 evaporateur 6 contact thermostatique 6a sonde de températur ...

Plan d'occupation pour la réglette de branchement sur le bloc de commande de l'abs
1 Plus depuis le relais de protection 2 excitation pour la valve avant gauche 4 masse pour le capteur avant gauche 6 plus pour le capteur avant gauche 7 plus pour le capteur arrière gauche 9 masse pour le capteur arrière gauche 10 masse pour le bloc de commande 11 plus pour ...

Généralités
Sur les véhicules tous terrains de la série 463 esl installé le pont ar de la version hlo/11 s-1,8. Le pont est installé de série avec une voie de 1425 mm. Le plan de symétrie du corps de pont est décalé vers la droite de 100 mm avec l ...
