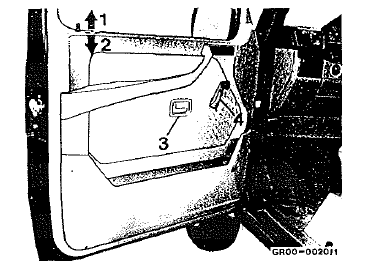

Nouveau dessin des garnitures de porte, de la poignée et de l'ouvre-porte, vide-poche de porte modifié. Toutes les surfaces peintes sont habillées.
Commande intérieure de la porte, et actionnement des lève-glace

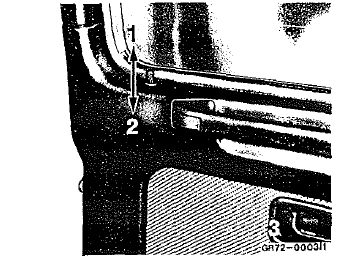

Côté intérieur de la porte de panneau ar complètemenl habillé avec poignée de maintien intégrée
Actionnement, de l'intérieur

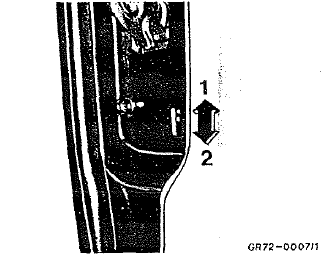

Sécurité enfants - portes ar et porte de panneau ar
Actionner le levier de sécurité (par exemple avec la clé de l'antivol de direction)
La porte ne peut plus être ouverte de l'intérieur. La porte déverrouillée peut être ouverte de l'extérieur.
Plan d'occupation pour la réglette de branchement sur le bloc de commande de
l'abs
1 Plus depuis le relais de protection
2 excitation pour la valve avant gauche
4 masse pour le capteur avant gauche
6 plus pour le capteur avant gauche
7 plus pour le capteur arrière gauche
9 masse pour le capteur arrière gauche
10 masse pour le bloc de commande
11 plus pour ...
Schéma
Roue libre du convertisseur
ruban de frein b1
embrayage k1
frein multidisque b3
train planétaire de ravigneaux
train planétaire ar
embrayage k2
ruban de frein b2
arbre de sortie
roue libre f
arbre primaire
&nb ...
Circuit de fluide frigorigène
Le compresseur frigorifique (1) entraîné par le moteur
aspire le fluide frigorigène r 12 gazeux chaud, qui se
trouve sous faible pression et le refoule dans le condenseur
(2). Le vent provoqué par la marche du véhicule
traverse le condenseur, qui est dispos&eacu ...
