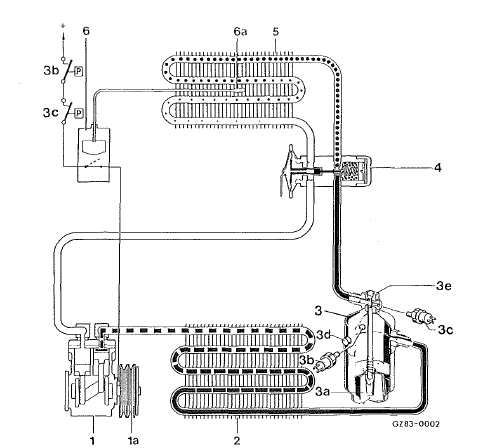

1 Compresseur
1a embrayage
électromagnétique
2 condenseur
3 réservoir
3a filtre-dessiccateur
3b manocontact haute pression
3c manocontact basse pression
3d regard
3e fusible
4 valve d'expansion
5 evaporateur
6 contact thermostatique
6a sonde de température
Haute pression - liquide
Haute pression - gaz
Basse pression - liquide
Basse pression - gaz
Valve d'expansion thermostatique
Remarques concernant les réparationsSchéma de freinage
5.04 Réservoir à dépression
8.05 Valve de pression résiduelle
19. Etrier de frein
19.03 Maître-cylindre de frein
19.05 Cylindre de frein de roue, pont ar
26.03 Correcteur de freinage
27.04 Servofrein
34.01 Réservoir de liquide de frein
Sché ...
Vue d'ensemble
Visuel comand
unité de commande du système
comand avec lecteur de dvd
sélecteur comand
Comand online vous permet de commander
les fonctions principales suivantes :
le système de navigation
la fonction audio
la fonction téléphone
la ...
Contrôle du niveau d'huile avec une jauge à huile
Attention
certains composants à l'intérieur du compartiment
moteur peuvent être très chauds, par
exemple le moteur, le radiateur et les pièces
du système d'échappement. Il y a risque de
blessure en cas de travaux dans le compartim ...
