Revue technique automobile Mercedes-Benz Classe G: Fonctionnement

Om 602/603

Le processus de lancement s'effectue en plusieurs étages:

Préchauffage

Le préchauffage est effectué automatiquement par mise du contact de démarrage et, selon la température du liquide de refroidissement, prend de 1 à 33 secondes. Quand le témoin de préchauffage s'éteint, le moteur est prêt à démarrer et doit être lancé immédiatement, au plus tard au bout de 25 secondes.

Lancement

A la fin du temps de préchauffage, les bougies de préchauffage restent contactées jusqu'à la fin du processus de lancement. Si le processus de lancement n'est pas déclenché dans les 25 secondes après que se témoin de préchauffage se soit éteint, la coupure de sécurité coupe l'ensemble du système de préchauffage.

Temps de post-chauffage

A des températures du liquide de refroidissement de < 25c il s'effectue un post-chauffage après le lancement du moteur. Le temps de post-chauffage dépend de la température et améliore les propriétés du moteur lors de sa montée en température.

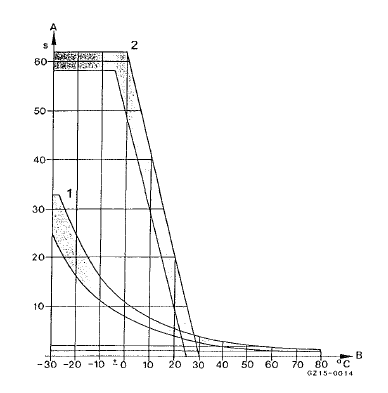

Courbe de chauffage

Courbe de chauffage

  1. Temps de chauffage
  2. température du liquide de refroidissement
  1. Courbe de préchauffage
  2. courbe de post-chauffage

Temps de coupure de sécurité: temps de préchauffage + 25s
 + 10 s
- 5s
