Revue technique automobile Mercedes-Benz Classe G: Généralités
Sur ies moteurs diesel, la combustion s'effectue par l'autoaliumage du carburant injecté dans l'air de combustion comprimé à haute pression et ainsi fortement échauffé.
Quand le moteur'est froid, ia température d'auto-allumage n'est pas atteinte par la compression seule. Un système de préchauffage est donc nécessaire, qui a pour tâche d'augmenter la température de l'air comprimé et, par l'inflammation de particules de carburant au niveau des bougies de préchauffage, de permettre ainsi le démarrage du moteur froid.
Fonctionnement
Om 602/603
Le processus de lancement s'effectue en plusieurs étages:
Préchauffage
Le préchauffage est effectué automatiquement par mise du contact de démarrage
...
D'autres materiaux:

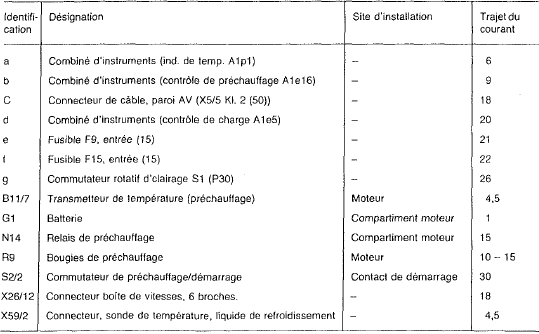

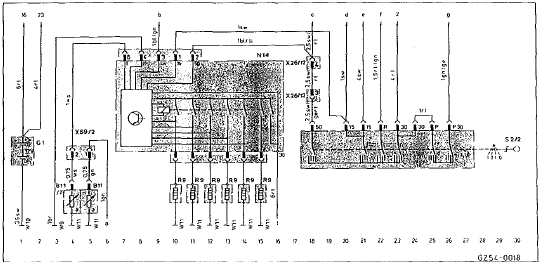

Légende du schéma électrique 200/230/300 ge
1 alimentation en courant
2 Commande de démarrage
3 Projecteur
4 Essuie-giace, soufflante de chauffage, circulation d'air
5 Feux-stop, rétroviseur extérieur, avertisseur
6 Essuie-glace de lunette ar, lave-glace de lunette ar
7 Clignotant, feux d ...
Schéma de freinage
5.04 Réservoir à dépression
8.05 Valve de pression résiduelle
19. Etrier de frein
19.03 Maître-cylindre de frein
19.05 Cylindre de frein de roue, pont ar
26.03 Correcteur de freinage
27.04 Servofrein
34.01 Réservoir de liquide de frein
Sché ...
Vue en coupe
Boîte de vitesses à 5 rapports gl 76/27 k-5
Volant à deux masses
embrayage
butée de débrayage
arbre primaire
mécanisme de changement de vitesse,
3e et 4e rapports
pignon de 3e
pignon de 2e
mécanisme de changeme ...
