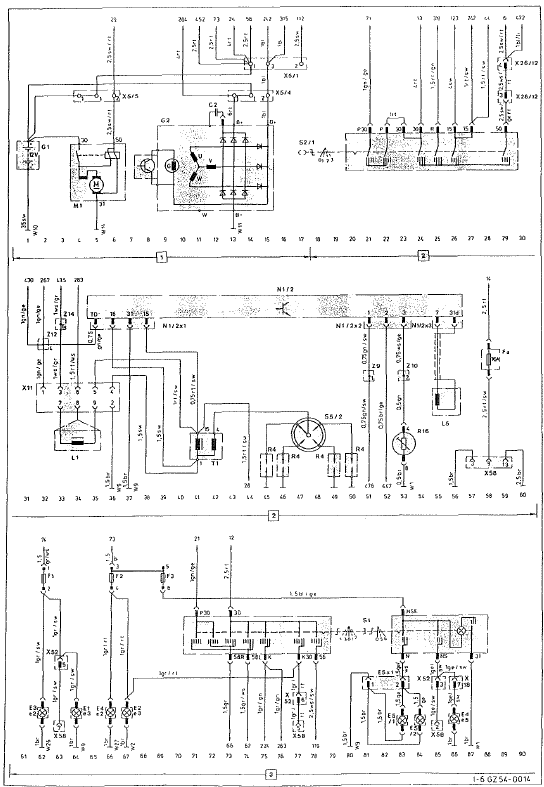

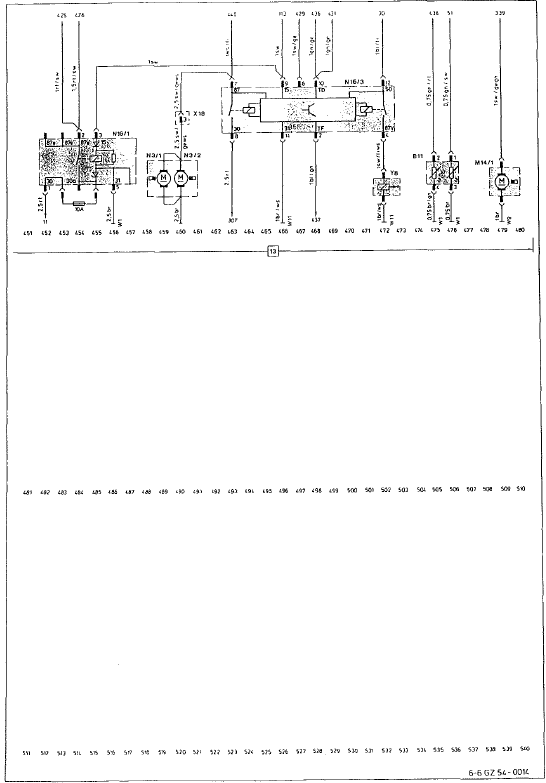

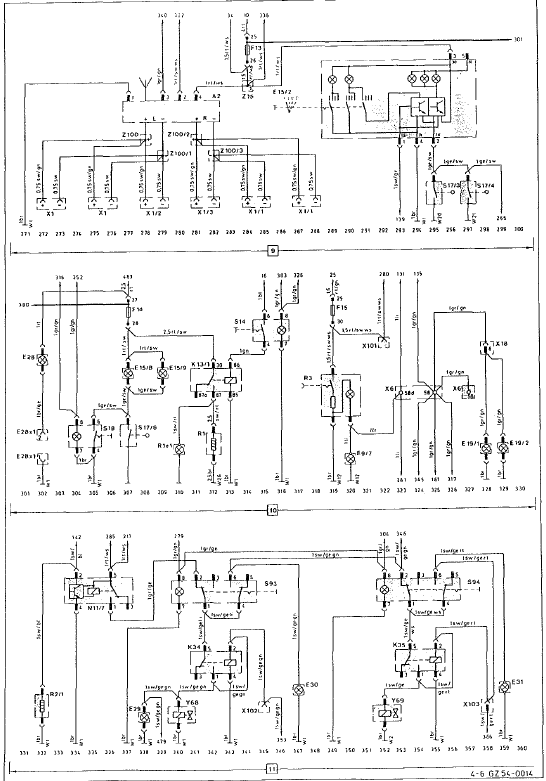

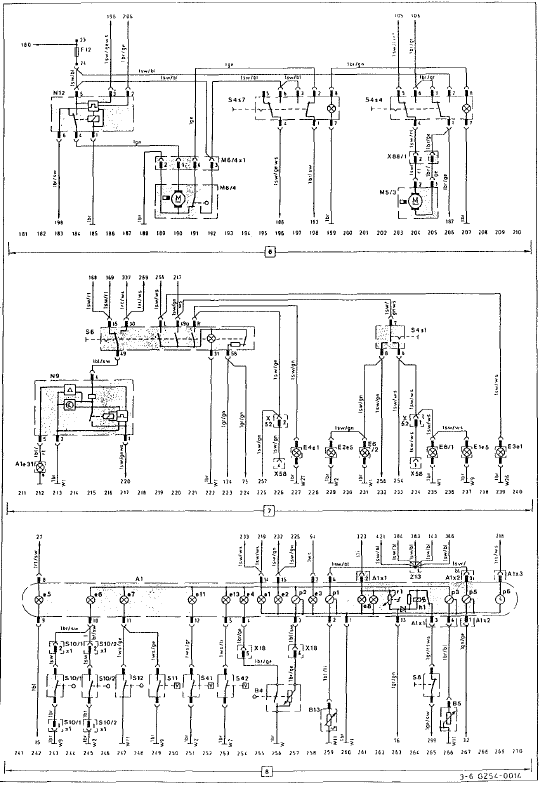

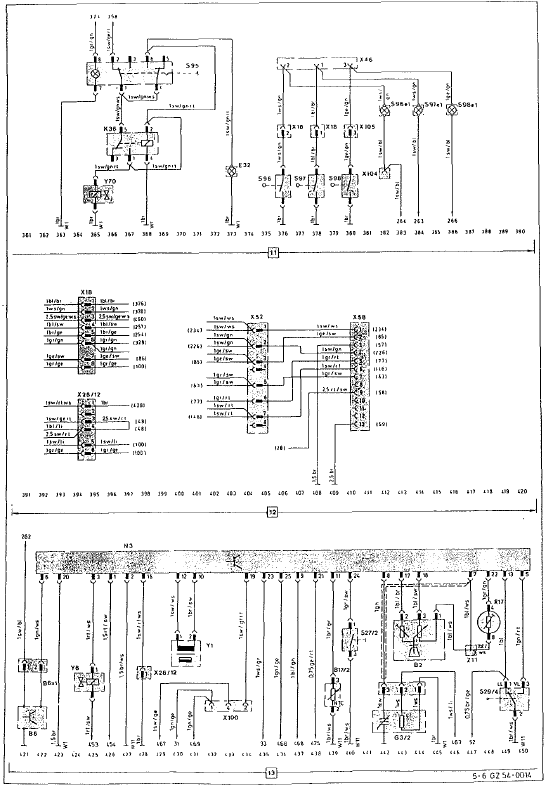

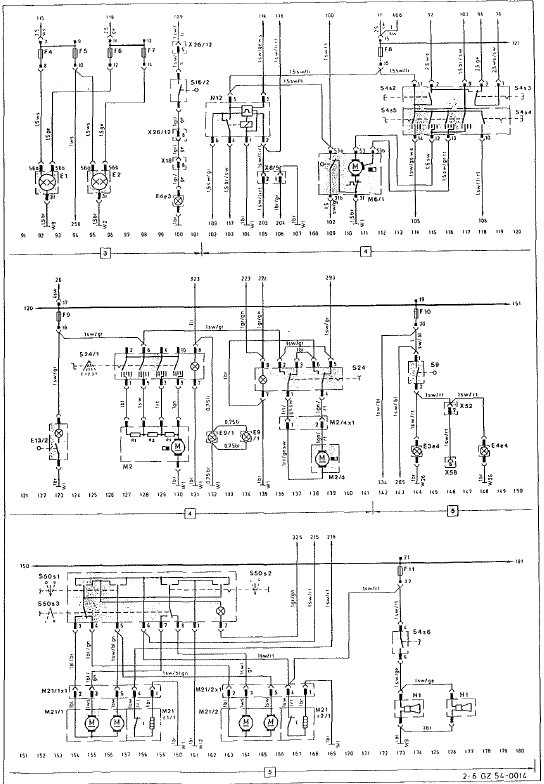

Revue technique automobile Mercedes-Benz Classe G: Schéma électrique 200/230 ge

Schéma électrique

Schéma électrique 300 ge
