Revue technique automobile Mercedes-Benz Classe G: Réglage du hayon

Réglage

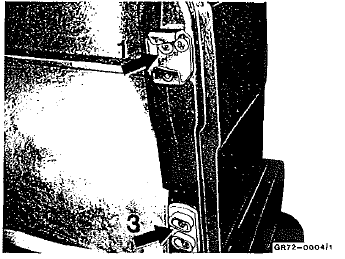

Nota: le réglage est effectué avec les glaces latérales ouvertes et est en principe le même pour toutes les portes. 1 Ouvrir la porte de panneau ar, desserrer les gâches de serrure de porte (1 et 2) de même que la plaque de fermeture (3) sur le montant de porte.

2 Régler approximativement la gâche de serrure de la porte de panneau ar (1) sur le montant de porte.

3 Déplacer la plaque de fermeture (3) sur le montant de la porte de panneau ar complètement vers l'extérieur.

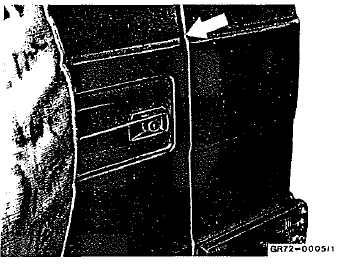

4 Refermer la porte, vérifier le réglage en profondeur avec une règle (point de contrôle env. 10 Mm au-dessus de l'épaulement).

5 Ouvrir la porte de panneau ar, régler la gâche de serrure (1) sur le montant de porte et ia serrer.

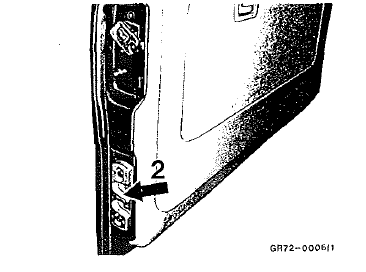

6 Serrer la gâche de serrure (2) de la porte de panneau

6 Serrer la gâche de serrure (2) de la porte de panneau ar.

7 Déplacer la plaque de fermeture (3) sur le montant de la porte de panneau ar complètement vers l'extérieur.

8 Refermer la porte de panneau ar, la gâche de serrure de porte serrée (2) sert au réglage de la plaque de fermeture montée lâche (3).

9 Ouvrir la porte de panneau ar, desserrer la plaque de fermeture (3) sur le montant de porte.

10 Refermer la porte de panneau ar, en contrôler le réglage et la mobilité.
