Revue technique automobile Mercedes-Benz Classe G: Réglage des portes latérales

Revue technique automobile Mercedes-Benz Classe G / Portes / Réglage des portes latérales

Réglage

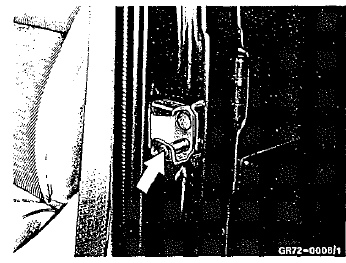

Nota: le réglage est effectué avec (es giaces latérales ouvertes et est en principe le même pour toutes les portes. 1 Ouvrir la porte, desserrer la gâche de serrure 1 de porte sur le montant de porte.

2 Régler la gâche de serrure 1 de porte sur le montant de porte.

3 Fermer la porte, vérifier !E réglage de profondeur

3 Fermer la porte, vérifier !E réglage de profondeur avec une règle (point de contrôle env. 10 Mm au-dessus de l'épaulement).

4 Ouvrir la porte, régler la gâche 1 de serrure de porte sur le montant de porte et la serrer.

5 Fermer la porte, contrôler le réglage et la mobilité.
