1 Enduire légèrement le tube-guide et les surfaces de guidage de la fourchette de débrayage et de la butée de débrayage de lubrifiant n 1.

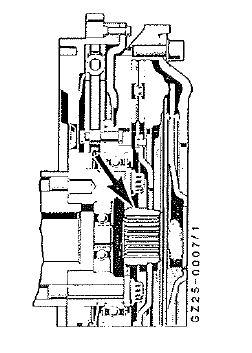

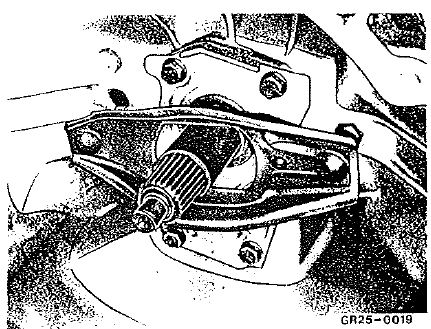

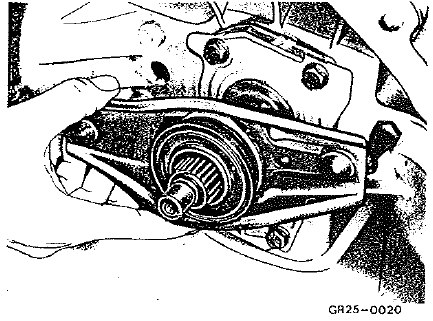

2 Glisser fa butée de débrayage sur le tube-guide de telle sorte que les surfaces de guidage s'engagent dans îa fourchette de débrayage.
3 Centrer l'embrayage de changement de vitesse et le disque d'embrayage neufs à l'aide de l'outil spécial, et les monter.
5 5 201 589 08 15 00
Nota: poser le disque d'embrayage de telle sorte que le côté long du moyeu se trouve du côté du volant.

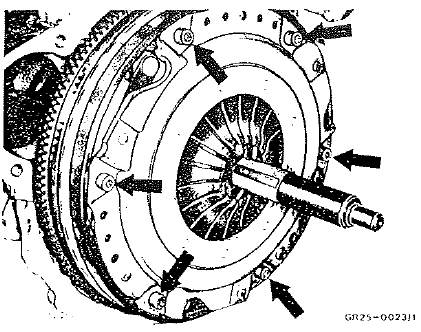

4 Visser les vis de fixation et ies serrer î'une après i'aulre par passes de 1 à 1 1/2 tour respectivement, jusqu'à ce que l'embrayage soit serré.
Lors de la repose, s'assurer que l'embrayage est tiré sur toute la circonférence, uniformément et sans bavures, dans le logement du volant.
5 Reposer la boite de vitesses.
Rattrapage d'usure automatique sur le pont ar
Le rattrapage d'usure automatique rattrape l'usure du
segment secondaire en marche av et l'usure du segment
primaire en marche ar.
Quand le frein n'est pas actionné, le rattrapage d'usure
est centré par les ressorts de compression (11).
Lors de l'actionnement des freins en mar ...
Chaîne cinématique
Conduise sur route
Position "s" du levier de commande
Point mort
Position "n" du levier de commande
Conduite en tous-terrainsfl
Position "g" du levier de commande
Position "g" du levier de commande
blocage de différ ...
Contrôle de concentricité de la bride
Outillage spécial
Outil à réaliser à l'atelier
Plaque de base pour bâti de mesure
Matériau: st 37
Valeurs de contrôle
Couples de serrage
Contrôle
Nota : effectuer ce contrôle en cas de réclamations pour
mouvem ...
