Revue technique automobile Mercedes-Benz Classe G: Phase de montée de la pression

Revue technique automobile Mercedes-Benz Classe G / Système de freinage / Système antiblocage (abs) / Phases de régulation / Phase de montée de la pression

Dans la phase de montée de la pression, la pression engendrée par le maître-cylindre de frein est envoyée par l'intermédiaire des électrovalves ouvertes aux freins de roue.

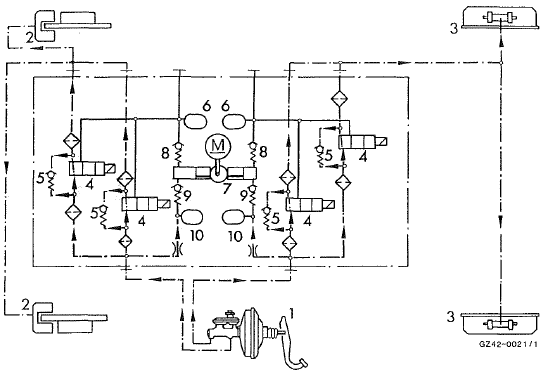

Unité hydraulique (schéma, établissement de ia pression)

  1. Servofrein avec maître-cylindre de frein tandem
  2. frein de roue av
  3. frein de roue ar
  4. electrovalve
  5. valve antiretour
  6. accumulateurs de pompe
  7. pompe de retour
  8. valve d'aspiration de ia pompe
  9. valve de refoulement de la pompe
  10. silencieux
    Phases de régulation
    ...

    Phase de tenue de la pression
    Dans la phase de tenue de la pression, la pression de freinage émise par l'unité hydraulique aux freins de roue est maintenue constante, les sorties et les entrées des é ...
