Revue technique automobile Mercedes-Benz Classe G: Affectation des relais

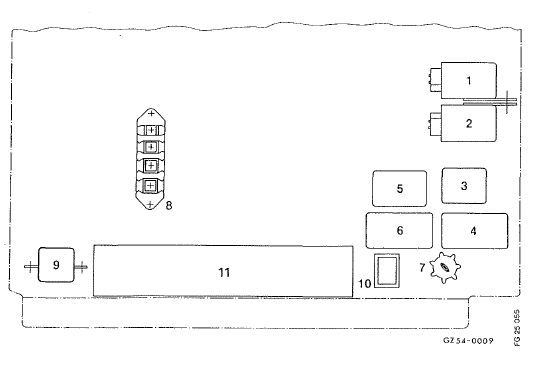

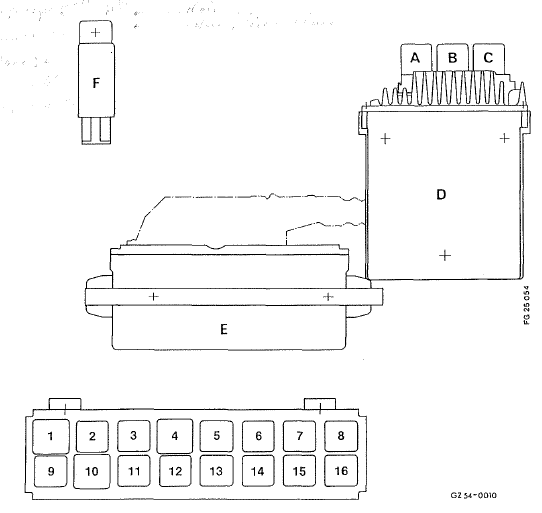

Plaque porte-appareils

  1. Relais de commande intermittente, avant
  2. relais de commande intermittente, arrière
  3. relais, kick-down
  4. bloc de commande, compresseur frigorifique 102/103/602/603
  5. bloc de commande, verrouillage central
  6. relais, pompe d'alimentation 102 et 103 bloc de commande elr 603
  7.  fiche d'adaptation ke
  8.  connecteur
  9.  protection contre les surtensions
  10.  support, connecteur td
  11. boîte à fusibles

Plaque porte-appareils, tablier av

  1. Relais, système essuie/lave-phares
  2. refais, éclairage code de conduite de jour
  3. relais, lève-glaces
  4. relais de clignotants
  5. relais pour lunette ar chauffante
  6. -
  7.  relais de coupure i abs
  8. -
  9. -
  10. relais temporisé, blocage des différentiels
  11. relais, soufflante de chauffage d'appoint
  12.  relais, pompe de circulation, chauffage d'appoint
  13.  relais i, ventilateur d'appoint du climatiseur
  14.  relais ii, thermostat de climatiseur
  15.  relais de coupure de l'abs ii
  16.  -
  17.  relais, blocage du différentiel du pont ar
  18.  relais, blocage du différentiel entre-ponts, boîte de transfert
  19.  relais, blocage du différentiel du pont av
  20.  bloc de commande, ke 3
  21.  bloc de commande, abs
  22.  relais d'antenne
