Revue technique automobile Mercedes-Benz Classe G: Composants électriques
Transmetteur b5
Pression d'huile (m 102/103)
Transmetteur b5
Pression d'huile (om 602/603)
Transmetteur de température b11/7 ou b13
Système de préchauffage et indicateur de liquide de refroidissement
Bloc de commande n6
Climatiseur
Bloc de commande n8
Régulation électrique du ralenti (elr)
Clignoteur de clignotants, de feux de détresse n9
Générateur d'impulsions n12

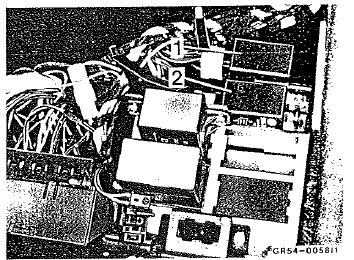

Essuie-glace arrière (1)
Essuie-glace avant (2)
Bloc de commande n59
Système de verrouillage central

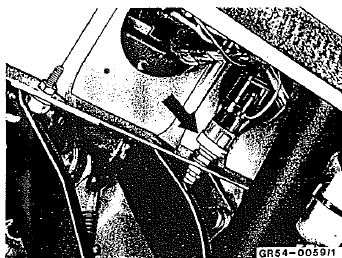

Contact s 9
Contact de feux-stop

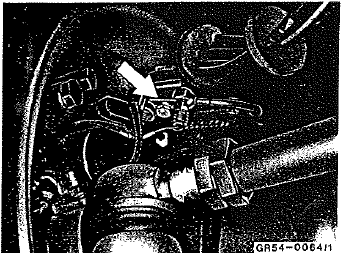

Contact s10
Témoin d'usure des freins

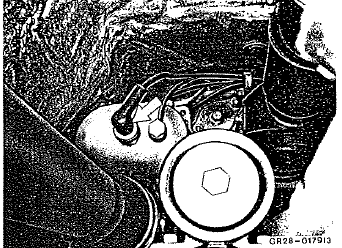

Contact s11

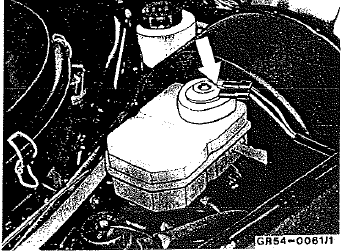

Réservoir de liquide de frein

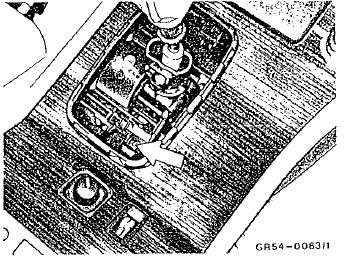

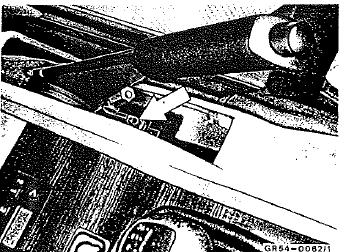

Contact s12
Frein à main

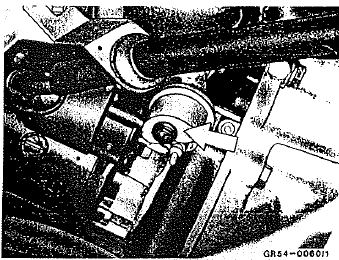

Contact s 16/2
Phare de recul

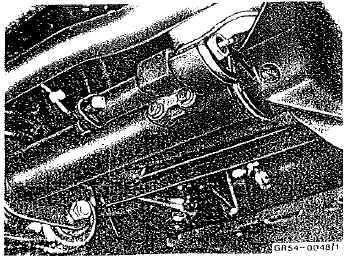

Contact s 96
Blocage de différentiel, différentiel enîre-ponls

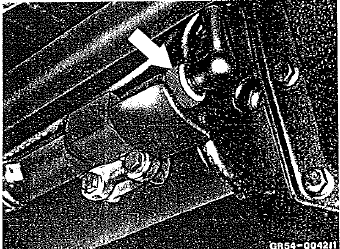

Contact s 97
Blocage de différentiel, pont ar
Contact s 98
Blocage de différentiel, pont av
Connecteurs enfichables

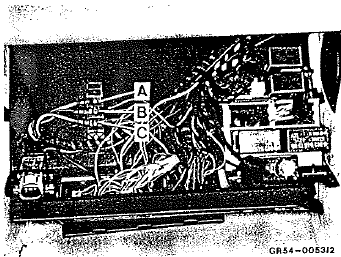

Connecteur x5/1
A = branchement d+
B = branchement 15
C = branchement 30

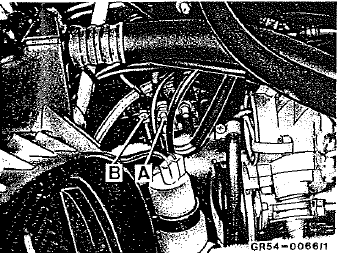

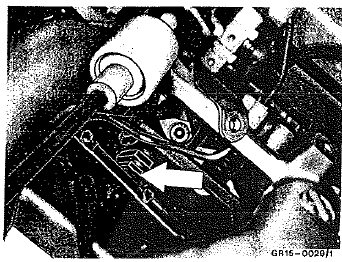

Connecteur x5/4
A = branchement b+
B = branchement d+

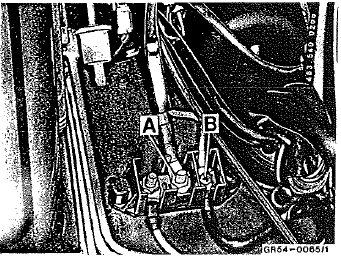

Connecteur x5/5
A = branchement 30
B = branchement 50

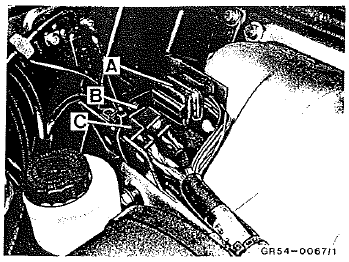

Connecteur x26/12, x52, x 18
Faisceau de câbles principaux
A = x 26/12
B = x52
C = x18

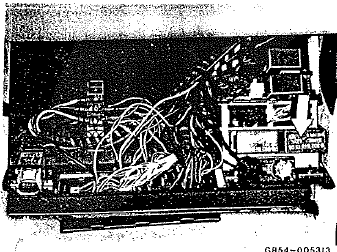

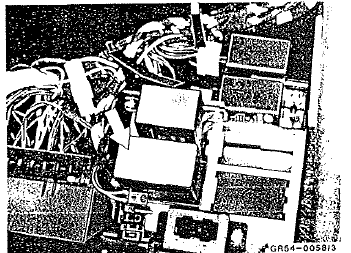

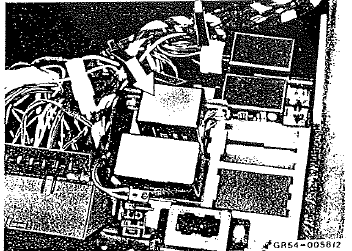

Affectation des relais

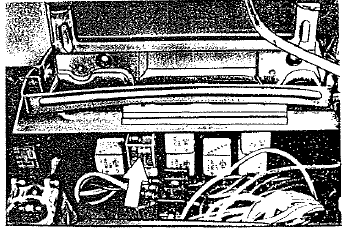

Plaque porte-appareils
Relais de commande intermittente, avant
relais de commande intermittente, arrière
relais, kick-down
bloc de commande, compresseur frigorifique 102/103/602/6 ...
Identification dans les schémas de câblage et les schémas
électriques
Désignations de destination des conducteurs
La désignation de la destinalion d'un conducteur renvoie
au trajet du courant, sur lequel le câble se poursuit.
Par ex.:
Les câ ...
D'autres materiaux:
Event data recorders
This vehicle is equipped with an event data
recorder (edr). The main purpose of an edr
is to record, in certain crash or near crash-like
situations, such as an air bag deployment or
hitting a road obstacle, data that will assist in
understanding how a vehicle's systems performed.
The edr is ...
Légende du schéma électrique 250/300 gd
1 Ahmentaiion en courant
2 Commande de préchauffage et de démarrage
3 Projecteurs
4 Essuie-glace de pare-brise, soufflante de chauffage, circulation d'air
5 Feux-stop, rétroviseur extérieur, avertisseur
6 Essuie-glace de lunette ar, lave-glace ...
Démontage
5 Avant chaque démontage de la bride et des bagues
d'étanchéité, mesurer le couple de friction du pont complet
(sans les roues) au niveau de la bride à l'aide des
outils spéciaux. Noter le couple de friction mesuré.
000 589 10 99 15
001 589 49 2 ...
