Fusibles (derrière le couvercle dans l'espace pour les jambes côté passager)

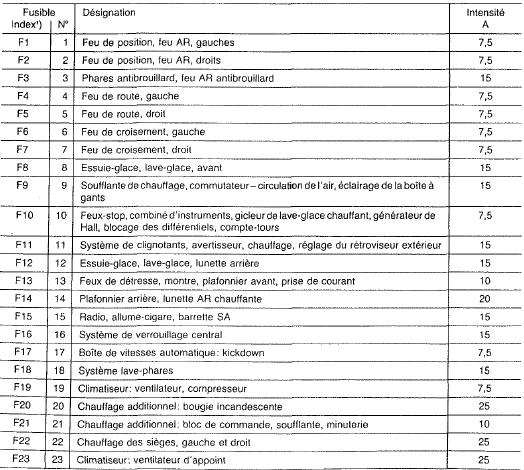

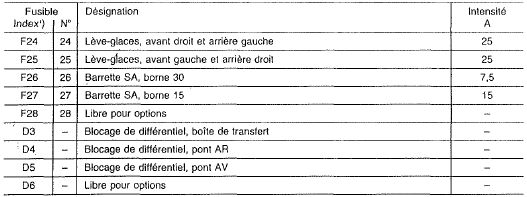

Affectation des fusibles


Caractéristiques techniques
Affectation des relaisOuverture du bouchon du réservoir
Coupez le moteur
Si le moteur tourne et que la trappe du
réservoir est ouverte, le voyant orange
d'alerte de réserve de carburant et le
voyant d'alerte de diagnostic moteur
(uniquement pour les etats-unis) ou
(uniquement pour le canada) peuvent s'allumer.
Vous trouverez de ...
Blocage de différentiel-hydraulique
Alimentation
Huile hydraulique vers cylindre récepteur
Blocage des différentiels, système hydraulique
1 Réservoir
2 Unité de transformation de pression
3 Cylindre récepteur, blocage de différentiel
4 Passage de roue droit
VA vérin hy ...
Identification dans les schémas de câblage et les schémas
électriques
Désignations de destination des conducteurs
La désignation de la destinalion d'un conducteur renvoie
au trajet du courant, sur lequel le câble se poursuit.
Par ex.:
Les câbles supérieurs se
continuent sur les trajets de
courant 142, 214, 195.
Le câble ...
